　シングル、ダブルという呼び方があります。

お酒の量やスーツの型でもありますが、今回は変圧器の定格についてお話しましょう。

ダブル定格と呼ばれる方式ですが、2次側のタップ電圧のそれぞれに定格容量を満たす時に使われます。
つまり、タップが２００V、４００Ｖある場合、両方共に定格容量が使えるという１台で２役する変圧器です。

概念を理解するために簡単に説明します。
例えば、単相　定格容量１０ｋＶＡ　のトランスで200V　のときは５０A　400V25A　必要になります。




この場合、通常の実容量は１０ｋＶＡ×１．５倍＝１５ｋＶＡとなります。
（200Vまでが100%とすると200-400V間の容量分が追加となるため）

この容量選定をしておくと、１台の変圧器で２通りの使い方ができます。
２００Ｖで１０ｋＶＡ　（単独）　、４００Ｖでも１０ｋＶＡ（単独）で使えます。
負荷側電圧が２００Ｖや４００Ｖのモーターなどの場合に活躍します。

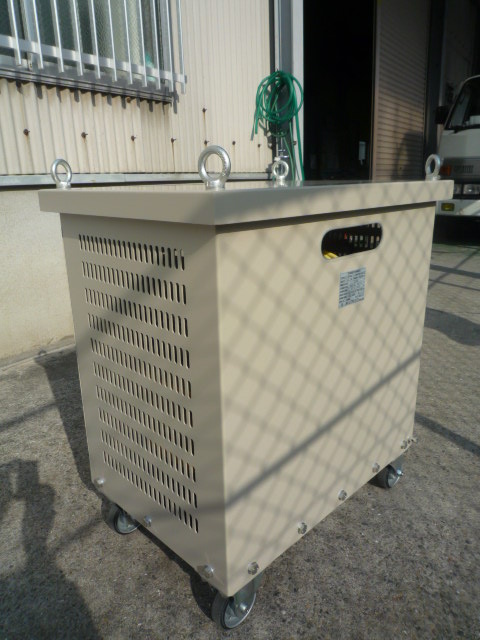

製品仕様
事例番号651　（File №07-1103）
三相　屋内用乾式自冷型
50/60Hz　40kVA　連続定格
一次側入力　200Ｖ　115Ａ
二次側出力　R400-R200Ｖ（ダブル定格）　115-57.5Ａ
屋内ケース入り　Δ-Y結線中性点付
耐熱クラス（絶縁種別）B種
質量約330ｋｇ

1台2通り使えるトランス
