　標高とは、日本では東京湾の平均平均海面を０ｍにして算出される山の高さをいいます。
標高が高いところでも、電気が使われます。標高が高いところでは機器選定に注意が必要です。
なぜ、標高が高いところで使うモノには注意が必要かというと、例えば気圧が比例して下がるため、沸点も必然的に下がる。このことから機器の温度上昇限度にも注意が必要となります。
具体的には、標高1000ｍごとにおよそ100hpa下がるため、水が沸騰する100度が、富士山頂では約63度まで下がるそうです。

これらのことから、変圧器を標高の高いところで使うときにも、十分に仕様条件
について打ち合わせします。



温度上昇限度および絶縁強度について、配慮が必要です。

規格を超えた要求の場合は、規格を基準として類推した安全設計が求められています。

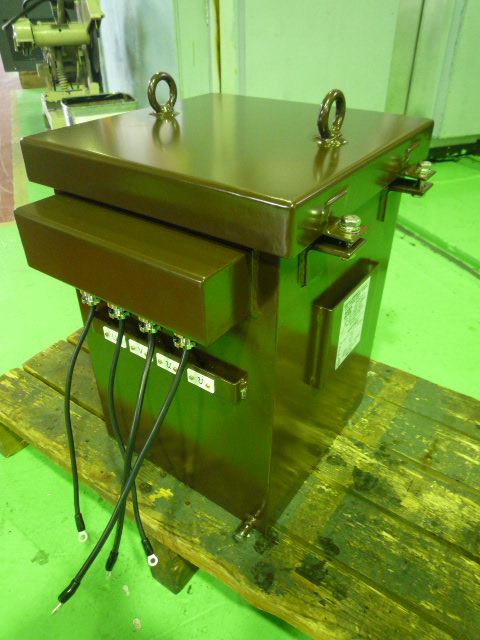

製品仕様
事例番号635　（File №02-3382）
単相　屋外用乾式自冷柱上型
50/60Hz　3ｋＶＡ　連続定格
一次側入力　100Ｖ　30Ａ
二次側出力　400Ｖ　7.5Ａ
屋外ケース入り　IP44
塗装色指定　5YR 2/1.5
耐熱クラス（絶縁種別）Ｂ種　
質量約60ｋｇ

標高2000ｍで使う変圧器
