圧縮コイルばねは、圧縮荷重を受け 主にねじり弾性エネルギーを蓄えるコイルばねを圧縮コイルばねと呼ばれています。その荷重特性は一般に線形ですが，ばねの線径．コイル径あるいはピッチを変化させると，荷重の増加につれてばねの有効巻数を変化させることができるため，非線形特性を与えることが可能になります。
圧縮コイルばねの用途には自動車用懸架ばね，内燃機関の弁ばね，クラッチ用ばね，計測機器用ばね、安全弁ばね等が主に採用されています。
ばねの大きさも、その使用によって様々あり材料径0.1以下の軽荷重用のばねもあれば
材料径が100mmを超えるよう様な重荷重用ばねもあります。
このばねの特徴は製作が比較的容易であること，コンパクトであり，ばねにおいてはエネルギー吸収効率が高いこと，摩擦が起こらない等があります。
圧縮コイルばねは，ばね形状、素線断面形状．及び荷重特性などにより分類されています。
圧縮コイルバネ設計条件としては材質、コイル径，線径,有効巻数（ピッチ）の三つがあります。

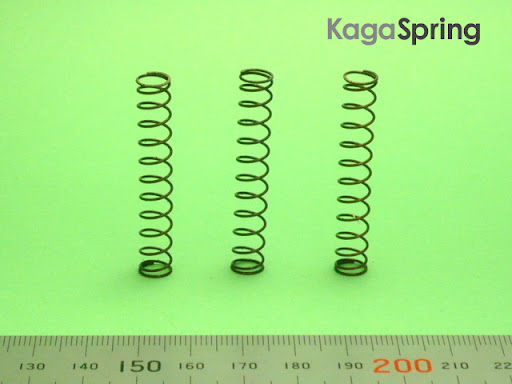

自動製本機のリセットボタンに使われている圧縮バネです。
この圧縮バネもタワミ量が比較的大きく取れるように製作しています。
最大荷重長：20mm
SWPA
Φ0.6×外7×有11×座各1×高42 研有
バネ定数：0.43N/mm
電磁開閉器のリレースイッチの補助に使われている圧縮バネです。
昔は電機関係のバネは殆どといっても有色クロメートの表面処理が、
普通でしたが最近はSUSが多くなってきています。
SUSΦ0.9×外8×有7×座各1×高20
バネ定数：2.24N/mm
塗装される商品を引掛ける為に使用されている治工具中にセットされている圧縮バネです。
治具を円筒形の中に仕込んだ後、バネの力を解放すると治具が円筒形の中で爪が広がり商品を
吊るした状態でラインに投入できるものです。主にバネが復元しようとする力を利用する例になります。
ばね(スプリング)の企画・設計・見積・製作をしている大阪の会社です。
圧縮バネ・引張バネ・ネジリコイルバネの計算スクリプトも公開してます。
有限会社 加賀スプリング製作所
〒537-0013 大阪市東成区大今里南2-14-23
Tel:06-6971-0660 Fax:06-6971-0676
ばね(スプリング)の企画・設計・見積・製作をしている大阪の会社です。
圧縮バネ・引張バネ・ネジリコイルバネの計算スクリプトも公開してます。
有限会社 加賀スプリング製作所
〒537-0013 大阪市東成区大今里南2-14-23
Tel:06-6971-0660 Fax:06-6971-0676
温泉堀削の泥水循環用ポンプに使われている、圧縮バネです。
現在使用中のバネが古くなり、ポンプの使用に障害が出ているので
交換したいとのお申し出があり、サンプルを送付して頂き制作しました。
サンプルはサビだらけで一部の線は丸から偏平してしまっていましたが、
中央部だけで何とかサイズを拾えました。
Φ6.5×G84×高105×有5.5×座各0.5 左巻 オープン研磨
バネ定数：6.84N/mm
送付されたサンプル
精度性
一個から、ばね(スプリング)の企画・設計・見積・製作をしている大阪の会社です。
圧縮バネ・引張バネ・ネジリコイルバネの無料自動計算プログラムも公開してます。
有限会社 加賀スプリング製作所
〒537-0013 大阪市東成区大今里南2-14-23
Tel:06-6971-0660 Fax:06-6971-0676
引張力の低い材料を使うとバネ性が低いので、
普通は使わないですし、降伏点も低いので
バネとしての復元性を必要としないバネ形状を
もつ製品を作りました。
材料が柔らかい為に、高さピッチ等が揃い難い
という難加工物です。
このような座の付き方で垂直性を出すのも
難しいです。
SUS304φ8.0×中30×Ｈ135x有5×座各1.5研
（この記事には画像があります。画像部分は外部ブログサイトで見れます。）
良く理解できてないのでもう一度挑戦しました。
単にRaw→jpg、リサイズ条件だけで、
前回と異なるのは背景を緑→白に変えただけです。
弊社HPを見て繊維機械のテンション制御部のバネの交換を
したいとお問い合わせを頂きました。
SWCφ10×外77×高100×有10研有 密着 左巻
代替品は無事に使えているようです。
（この記事には画像があります。画像部分は外部ブログサイトで見れます。）2005/02/01に開催され参加しました、
「実践！売るためのデジカメ撮影講座まとめ」
にて講師されていた先生と最近セミナーで
再会しました。
「FBで「カメラ頑張ってください」と激励を受けて以来
結構やる気が出てきました。
久しぶりに現像しました。
やっぱ良く解らないです・・・
（この記事には画像があります。画像部分は外部ブログサイトで見れます。）
ちょっと大変かも！（^^;;
折損したシャッターバネが持ち込まれました、
サイズを取るとインチのようです、
真ん中部分やその周辺で折損しています、
また溶接痕もあるし復元は不可能です。
材料のサイズは無いし、フックの金具は弊社では
製作できないし、近いサイズにて設計しましたが・・・
解決できるかな！？
この1年近くHPの更新を怠っていました。
本日やっとのことで作業開始したところ、
画像のサイズがバラバラだったり、
カメラが異なっていたりしてリサイズするのに、
無茶時間が掛かりましたが、何とかアップしました。
ところが時系列に整理されているファイルの
中身がバラバラだったりして画像が足らないことに
今頃気づいたりして、ボォーとし過ぎているのを
猛省しています。
↓は全体画像が無くHPに掲載されなかったもです。
SUS304□5×外34×P28×高300 オープンE
（粉体の送り装置使われています。）
