ステンレスキュートタグ
１２７ｍｍｘ１４０ｍｍ
ベローズ板厚０．２ｍｍ
軸方向伸縮量±３ｍｍ、軸直角方向変位量±１ｍｍ
詳細は ＞＞＞＞ 製作実績
成型方法は独自の製法で組織を壊さない深絞り加工で金属なのに加工後の熱処理加工を行わなくても何万回と言う繰り返しに耐える事が出来ます。
１５０Ａｘ２１０Ｌ 片側ＪＩＳ１０Ｋ（１５０Ａ）フランジ
片側フェルール（１５０Ａ）
ベローズ板厚０．２ｍｍ 伸縮量±４ｍｍ
材質ベローズＳＵＳ３１６Ｌ、他はすべてＳＵＳ３０４
１５５ｍｍｘ３００Ｌ ＪＩＳ１０Ｋフランジ（１５０Ａ）付
流体ガス 圧力０．３Ｍｐａ バネ定数２２．８Ｎ/ｍｍ
軸方向伸縮 +３０ｍｍ -６０ｍｍ 軸直角変位量 １０ｍｍ
ＶＦ３００の真空フランジが付いた、セットボルト・内筒付きベローズ伸縮管の紹介です。
３００Ax290L 真空フランジVF３００（片側固定＋片側ルーズ）
材質 ベローズSUS316L その他すべてSUS304 ベローズ板厚０．２５ｍｍ
軸方向伸縮 ±２０ｍｍ 軸直角変位量 ±５ｍｍ 設計圧力 -１００～１０００ｍｍＡｑ
バネ定数が低く、真空ポンプなどの振動を吸収して機器の本体に振動を与えないベローズです。ベローズ内径１３４ｍｍ 面間２００ｍｍ 両端５．５ｓフェルール
ベローズ板厚０．２ｍｍ バネ定数９．２Ｎ/ｍｍ 材質 ベローズＳＵＳ３１６Ｌ
フェルールＳＵＳ３０４
詳細は ＞＞＞＞＞ ＮＣネットワーク
５００℃の熱風が通る配管に使われる耐熱用ベローズ伸縮管
ベローズ内径８７ｍｍ 面間２００Ｌ ＪＩＳ５Ｋ(６５Ａ）フランジ付
詳細は ＞＞＞＞＞ https://www.nc-net.or.jp/company/66038/product/detail/60333/
三元ラセン管工業のPR動画
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ内径１５０ｍｍ 面間１５０ｍｍ 片側ＪＩＳ１０Ｋ（１５０Ａ）溝付きフランジ、片側真空ＶＧ（１５０Ａ）フランジ付
材質 ベローズＳＵＳ３１６Ｌ フランジＳＵＳ３０４ ベローズ板厚０．２ｍｍ バネ定数１６．６Ｎ/ｍｍ
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
会長のむかしばなし大放談
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
ベローズ内径４４５ｍｍ 面間１２５ｍｍ 両端特殊フランジ
ベローズ板厚０．２５ｍｍ 軸方向伸縮量が面間１２５ｍｍで±１０ｍｍ 設計圧力０．１Ｍｐａ
バネ定数９９．８Ｎ/ｍｍ
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
セットボルト・内筒付きの多層ベローズ伸縮管
１００Ａｘ１７０Ｌ ＪＩＳ１０Ｋフランジ
ベローズ板厚０．３ｍｍｘ３層 バネ定数１１６．６Ｎ/ｍｍ
８０Ａｘ１７０Ｌ ＪＩＳ１０Ｋフランジ
ベローズ板厚0.3ｍｍｘ2層 バネ定数９０．６Ｎ/ｍｍ
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/
連絡先
ＴＥＬ 06-6968-2037 ＦＡＸ 06-6968-7475
経済産業省 ２００６年 「ＩＴ経営百選奨励賞」受賞
経済産業省 ２００８年、２００９年、２０１０年度 「ＩＴ経営実践企業」認定
２００７年 近畿経済産業局 ＫＡＮＳＡＩモノ作り元気企業１００社
２００９年 大坂のものづくり看板企業１９３社
２００９年 関西IT百撰 最優秀企業賞 受賞
２００９年 デル・スモールビジネス賞 国内部門優http://bizmakoto.jp/bizid/articles/0909/30/news095.html
２０１０年 大阪市きらめき企業賞 受賞
２０１６年 大阪府「ウェルワーク２０１５」に認定
２０１７年 関西IT百撰 最優秀企業賞 受賞
三元ラセン管工業 ＞＞＞＞ http://www.mitsumoto-bellows.co.jp/
社長の日記 ＞＞＞＞ http://mitsumoto-bellows.keikai.topblog.jp/
ベローズ案内人の日記 ＞＞＞ http://bellowslabo.blogspot.jp/

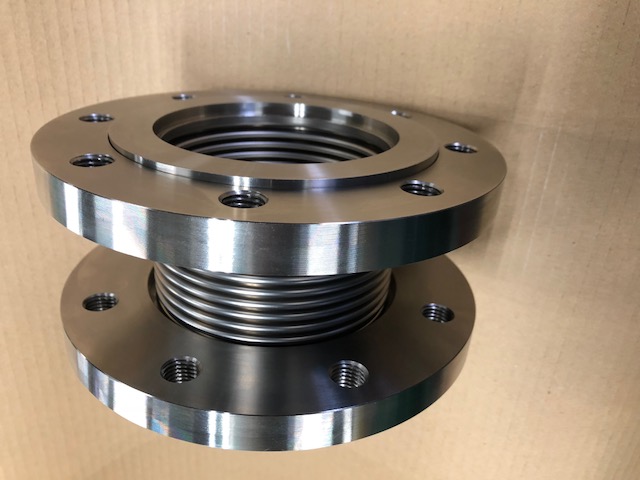

９８℃の温水配管の伸縮を吸収するバネ定数の低いベローズ
ベローズ内径７４ｍｍ 面間１０５ｍｍ（ベローズ長さ４５ｍｍ） ベローズの板厚０．３ｍｍ バネ定数９３Ｎ/ｍｍ
使用圧力０．１Ｍｐａ
伸縮量も僅かで繰り返しの回数も少ない場合にはベローズ伸縮管でなくフレキシブルチューブを使った伸縮管で製作依頼がきたりします。
しかし配管ラインや設備機器の事を考えると、なるべく薄肉ベローズ伸縮管を使うのをお勧めします。
これは２００Ａのフレキシブルチューブを使用して製作した伸縮管なので山高が低く
２００Ａｘ裸ｘ１９０Ｌ（１１山） 両端ＶＧ２００ＲＦ 材質フレキシブルチューブＳＵＳ３１６Ｌ フランジＳＳ４００ 板厚０．５ｍｍ
ベローズ内径３６０ｍｍ 面間９５ｍｍ 両端違径の特殊フランジ付
ベローズ板厚０．３ｍｍ バネ定数２６６Ｎ/ｍｍ 設計圧力-０．００１Ｍｐａ 材質ベローズＳＵＳ３１６Ｌ 金具・フランジＳＵＳ３０４
