JIS規格と真空配管を接続！異種フランジ付きベローズの製

「一般配管と真空チャンバーを接続したい」「規格の違うラインを繋ぎたい」
そんなご要望にお応えしたベローズの製作事例です。



■ 特徴：異種フランジのコンビネーション

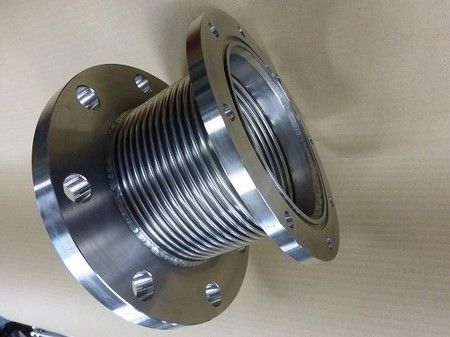

今回の製品は、片側に「JIS10K（150A）溝付き」、反対側に「真空VG（150A）」という異なる規格のフランジを取り付けています。これにより、変換アダプターを別途用意することなく、スムーズな配管接続が可能になります。

■ 耐久性と柔軟性の両立
ベローズ部分にはSUS316L（板厚0.2mm）を選定。バネ定数を16.6N/mmに設定することで、振動吸収や変位吸収に優れた性能を発揮します。

【主な仕様データ】

  • ベローズ内径：150mm
  • 全長（面間）：150mm
  • 材質：ベローズ SUS316L ／ フランジ SUS304

弊社では、お客様の配管環境に合わせた「一点モノ」のベローズ設計・製作を得意としております。特殊仕様でお困りの際はぜひお問い合わせください。
