 　一つの仕事を極めて世界の頂点に立ったらば、その仕事の関連技術を応用して、他の事業ドメインでも活躍できる。
そんな事を実感させられたのが、映像－画像技術だ。

映像－画像を使った技術は広範囲に及び半導体製造から液晶装置、医療、事務機器にまでその技術が使われている。
具体的には、半導体及び液晶露光装置、医療画像装置、スキャナーなどです。

そんな、映像－画像技術を支えているのも、変圧器で電気を通してお役に立っています。
その電気を供給するシステムで採用されているのが私たちの変圧器です。

映像－画像をつくりだす装置の検査ラインに使われる変圧器

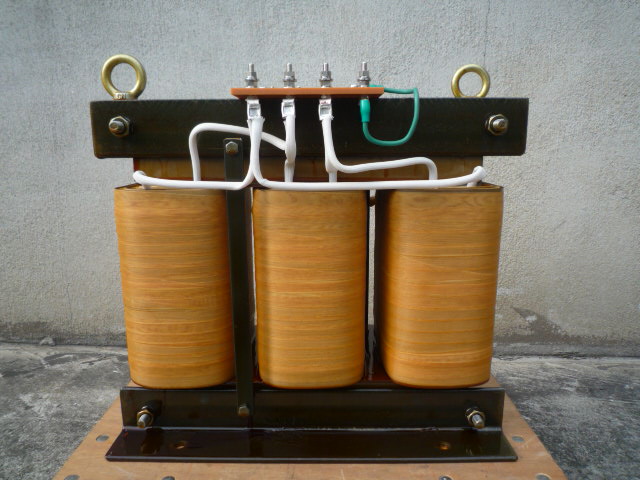

入力側三相三線２００Ｖ供給デルタ結線　変圧器　
鉄心アースが端子として設けられている。
デリケートな検査装置の性能向上には、接地技術が欠かせません。
電気、電波からのノイズが邪魔をするのを防ぎます。

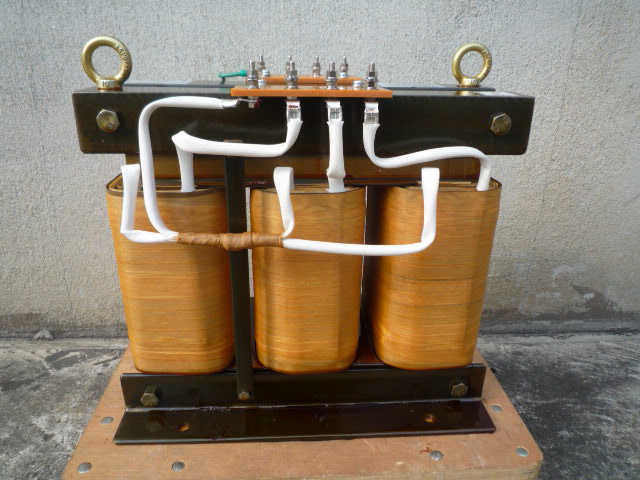

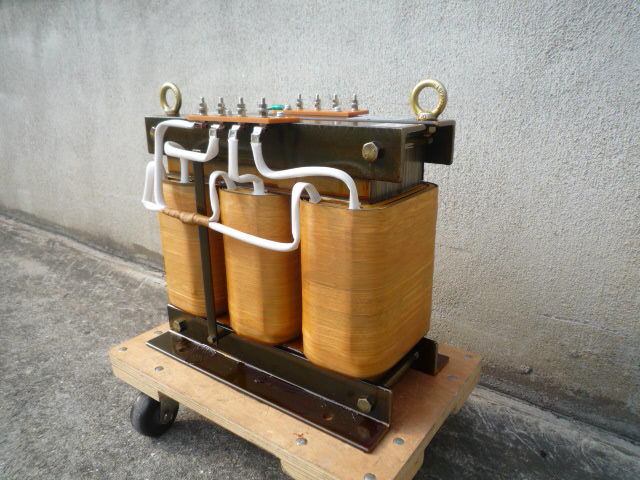

三相四線出力側スター結線中性点付き変圧器


変圧器スター結線中性点付き　三相四線式


上部出力側三相四線２０８Ｖ　独立した回路を作る場合絶縁変圧器が使われる。
変圧器の原理は、電磁誘導であり電気的には独立した回路が構成できる。
つまり、1次側と2次側は、電気的には繋がっていない。磁気的に繋がっているが導通は無い。

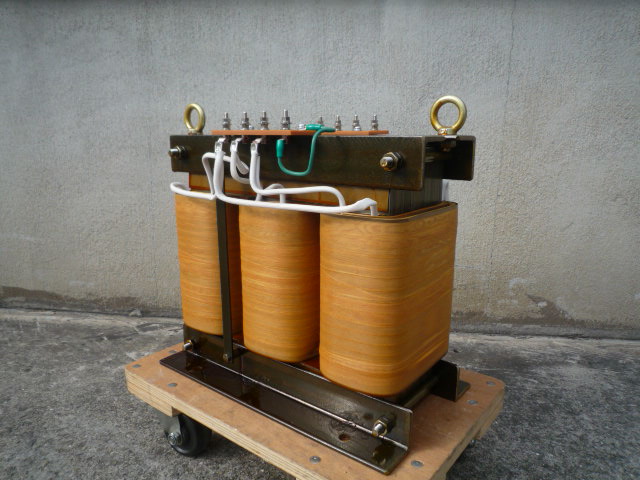

手前入力側三相三線２００Ｖ　鉄心接地端子付き



製品仕様

事例番号1093  （File№01-1330)　　

三相昇圧変圧器　（三相四線式電源変圧器）　　　　　

　９．１ｋＶＡ　　

５０／６０Ｈｚ

　一次電圧：２００Ｖ　２６．３Ａ　端子サイズＭ５

　二次電流：２０８Ｖ　２５．３Ａ　端子サイズＭ５　

乾式自冷式　三相四線式出力

定格時間：連続

裸状　

ＪＥＣ－２２００

耐熱クラス（絶縁種別）Ｂ種　

質量約９５ｋｇ
