 　時代や環境の変化に伴い変圧器が使われている場所も大きく様変わりしています。

従来の大学では総合的な学部がある大学や専門的な分野で使われていた変圧器ですが、女子大向けのご用命をいただきました。
専門的な学部が無かったというわけではなく、認知度の広がりをみせているのかと感じました。
それは、万が一に備えるということです。

内容としては、非常用電源回路として使われるトランスです。
三相動力発電から単相電調回路にする変圧器で、緊急の停電時に動作させます。
この変圧器を配電盤に収納して設置されます。

逆Ｖ結線変圧器　
盤に収納され、電灯回路の電源として使われます。

発電した電気を最適な電気にして届けるのが変圧器の役割です。


入力側三相動力２１０，２００Ｖタップ（Ｖ相は固定）


出力側単相電灯用直並列接続切替方式　
並列接続で１０５Ｖ
直列接続で２１０Ｖ
出力させることが出来る


4端子を直列-並列の各接続に切り替えることで２１０－１０５Ｖに切り替えることが出来る変圧器

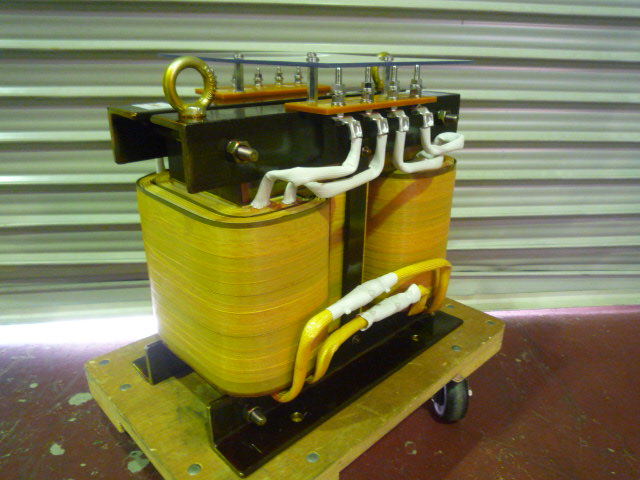

上部入力側三相三線接続端子

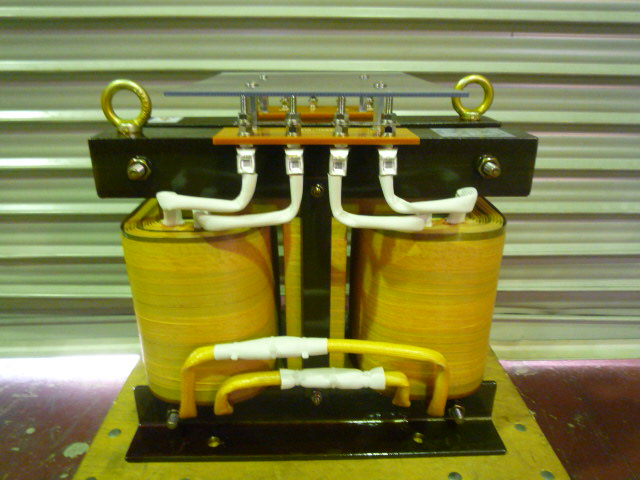

手前出力側単相　直並列接続端子
コネクタを変えることで直列と並列の接続を切り替える。
端子上部に1枚モノの透明保護カバーが付いている。

万が一の災害などに備えて、電源を確保する
地域社会の一員として指定されている施設には、非常用電源として様々な変圧器が備えられています。


製品仕様

事例番号1082  （File№06-411)　　

Ｖ／逆Ｖ結線変圧器　逆Ｖ結線トランス　　　　　

三相／単相 ８ｋＶＡ　　

６０Ｈｚ

　１次電圧：三相３線Ｒ２１０,Ｆ２００Ｖ　２２Ａ　　接続端子Ｍ５

　２次電圧：単相２線　２１０／１０５Ｖ　直並列　３８．１／７６．２Ａ　接続端子Ｍ６　　　

定格時間：連続

耐熱クラス（絶縁種別）Ｂ種　

端子カバー付き

質量約７５ｋｇ
