 　環境変化に対応して、節電システムを導入するところが増えている。

製造業のみならず、事業の根幹を担っている電気エネルギーを考えて先手を打たれています。
太陽光発電や風力発電を導入して、売電までを事業化することろから、自家発電設備として導入し独立運転回路を形成する企業までまさまです。
そんな中電気といえば、電気を通りやすくすることと、真逆の絶縁することで電気回路が構成されています。
電気回路を絶縁するのも変圧器の役目です。


真の目的は、回路を絶縁すること
電気の直流成分や高調波から機器を守ることも変圧器の大切な役割です。

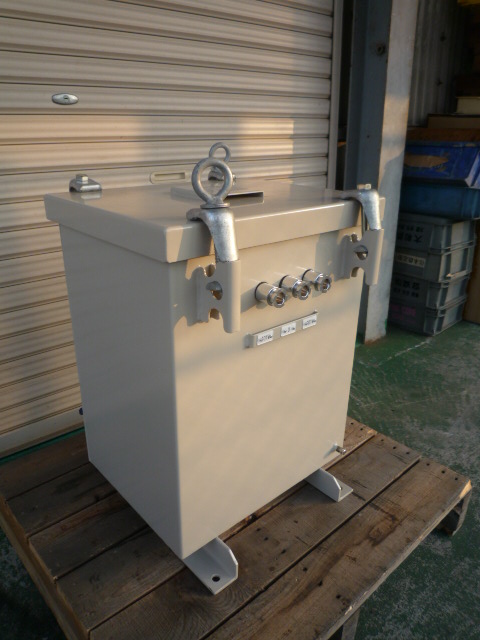

単相三線式　接続線引き込み金属グランドが3つついている。

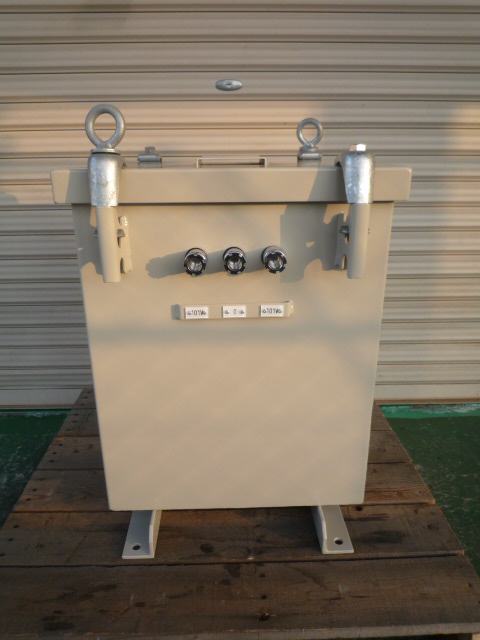

一番上の写真と同じに見えるでしょ
実は、1か所だけ違って後は同じです。

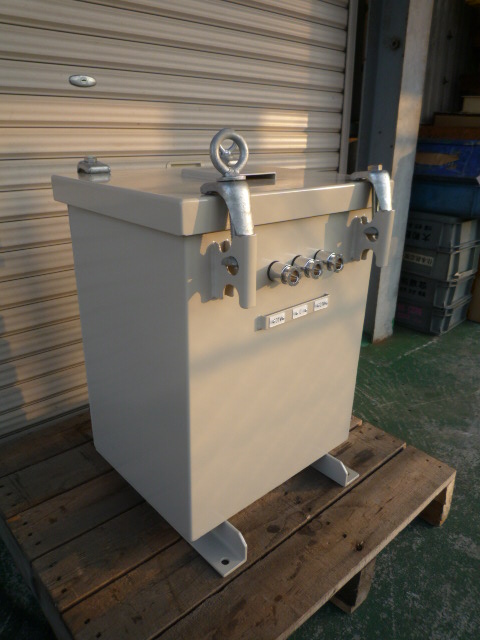

違いは、右下の接地端子の有無です。
こちら側には、無い


製品仕様

事例番号1077  （File№02-3717)　　

単相絶縁変圧器　アイショレーショントランス　　　　　

単相 １０ｋＶＡ　　

６０Ｈｚ

　１次電圧：単相２０２－１０１Ｖ　４９．５Ａ（単三）　　Ｍ８　

　２次電圧：単相２０２－１０１Ｖ　４９．５Ａ（単三）　　Ｍ８　　

定格時間：連続

屋外ケース入り　ＩＰ－２３

混触防止板付き

耐熱クラス（絶縁種別）Ｈ種　

質量約１００ｋｇ
