 　制御することで得られるメリットは沢山あります。

産業界では、生産システムの大部分を担うまでになっている。
代表的な制御方式としては、マイコン制御やシーケンサ制御などがある。

モーターを動かして加工全般から搬入搬出を自動化したり計測の分野でも制御システムが役にたっています。
制御だけでなく、記録とデータの応用までが自動化されるまでになった。


そんな制御系部品を動かすのも電気でエネルギー供給しているから動くんです。

電源変圧器入力２００Ｖ級２タップから出力４００Ｖ２タップ

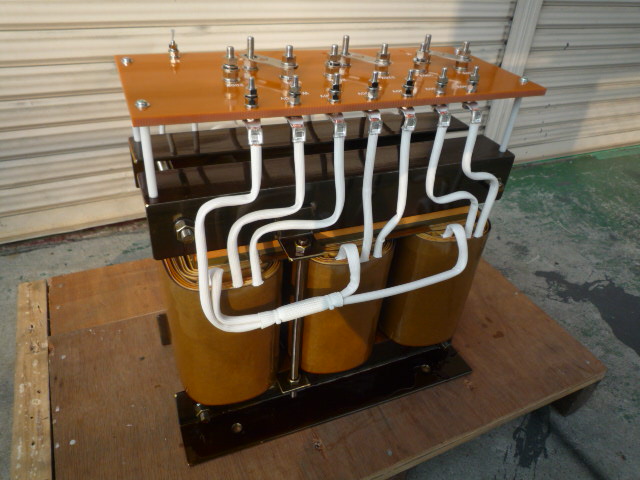

アップトランス中味
入力側三相２００Ｖ　２２０Ｖとタップが付いている。
右端の緑色端子は、混触防止板の接地端子（接地については電気工事設備基準に依る）


出力側三相四線　スター結線中性点付き　アップトランス
各相から４４０，４００Ｖのタップが出ている。
さらに、中性点端子が左側に出ている。

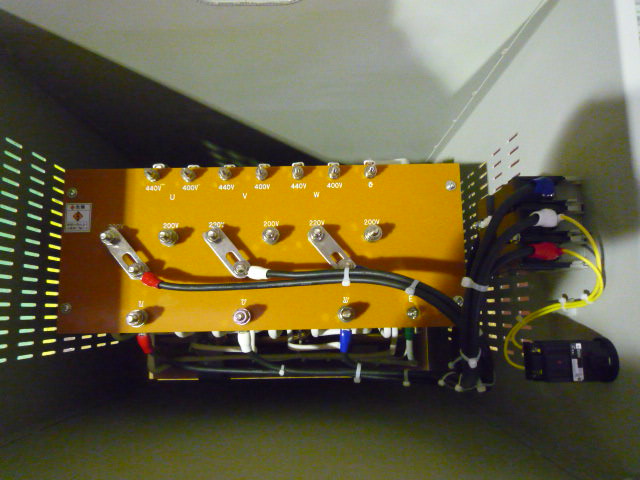

アップトランス端子接続部　
向かって上部出力側三相四線端子４００Ｖ級
右サイドには、ＭＣＣＢ付き　手前側運転ランプ付き
手前入力部三相三線２００Ｖ級　タップ切り替え片付き　三相配線色識別　左から赤・白・青・緑（シールド）


変圧器外観　右下に見えるのは、本体接地端子（アース端子）

制御も電気にお任せ


製品仕様

事例番号1068  （File№01-1392)　　

三相電源変圧器　アップトランス　　　　　

三相　２０ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：三相　Ｒ２２０，Ｆ２００Ｖ　５２．２Ａ　　Ｍ８　

　２次電圧：三相　Ｆ４４０，Ｒ４００Ｖ　２８．９Ａ　　Ｍ６　　

ＹＮｄ

定格時間：連続

混触防止板付き

屋内ケース入り

パイロットランプ付き

一次側ＭＣＣＢ付き１００ＡＦ／１００ＡＴ

耐熱クラス（絶縁種別）Ｂ種

質量約２００ｋｇ
