 　化石燃料の筆頭として永くエネルギーの代表格でいた石油から、次世代エネルギーとして期待が高まる非在来型天然ガスの「シェールガス」が注目されています。

これらの資源を燃料やエネルギー源として活用することで、私たちの生活を支えてくれています。

これらの資源は、移動すること、貯めることが肝要です。
最も多く貯蔵されている場所が沿岸部です。

コンビナートでも、沢山の機器が活躍しています。
モーター駆動のポンプを動かすのに変圧器も使われています。


塩害対策したダウントランス
特長の一つに、持ち運び用取っ手が付いている2人で移動させることが可能


扉を開ければ接続用コンセントとブレーカーがついている。
中央部には、同じ回路の端子台が付いている。
コンセントからも端子台からも１００Vが取れるということ。

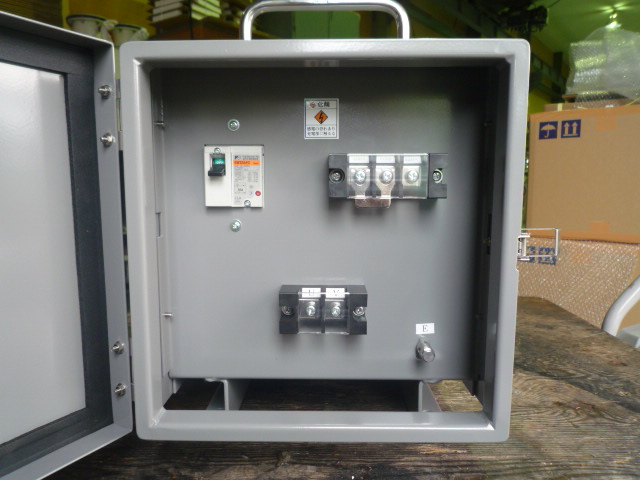

反対側の扉を開けると、入力側端子群が現れます。
下部の端子台が入力接続部です。
右上の端子台はタップ切り替え用です。接続片をつなぎかえることで入力側タップ電圧を選べます。
左上にはＭＣＣＢ　３０ＡＦ３０ＡＴ　が付いています。
右下には、アース(接地）端子です。

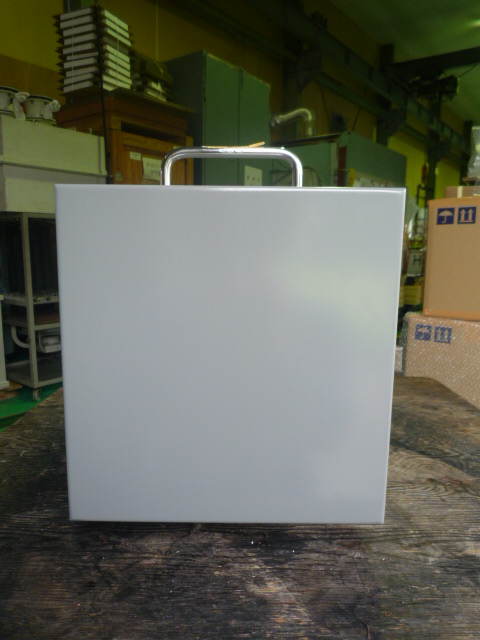

入力側(背面）外観は何もない状態

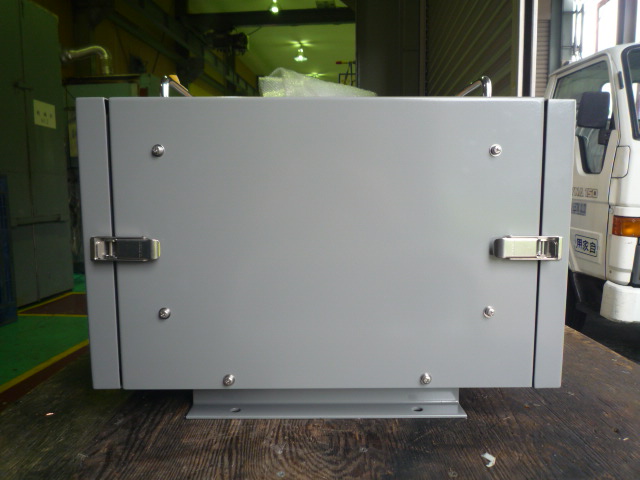

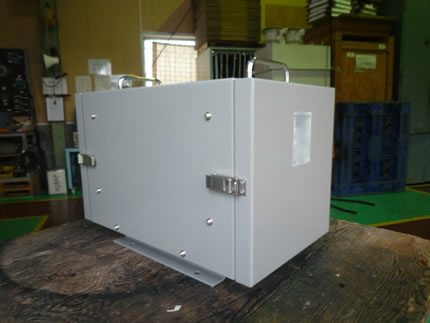

変圧器外観側面　扉の両側面にスプリングキャッチ(開閉止）が付いています。

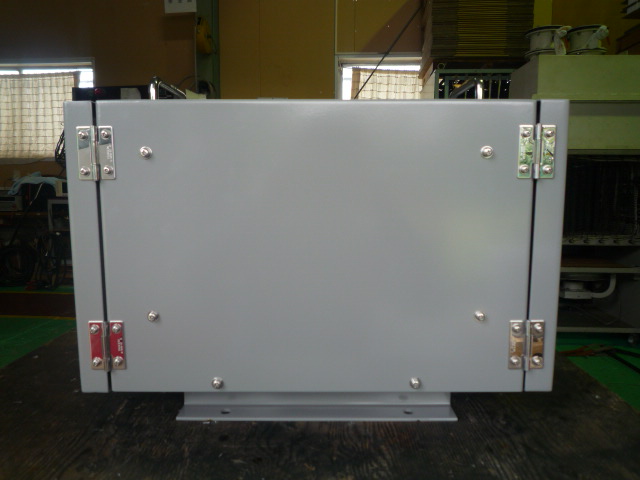

反対側は

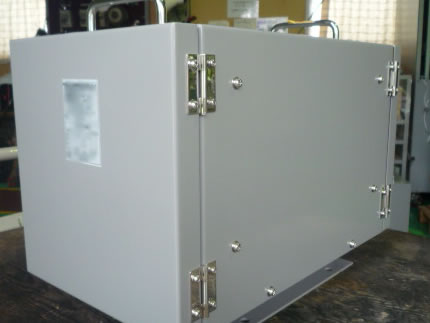

四角に扉用蝶番がついています。


コンビナートに採用されている単相ダウントランス


製品仕様

事例番号1011  （File№02-3675)　　

単相電源変圧器　乾式ダウントランス　

容量　５ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧：Ｆ２２０，Ｒ２００Ｖ　２５Ａ　　

　２次電圧：　１０５Ｖ　　　　　　４７．６Ａ　　

ＩＰ－２３対応　

耐熱クラス（絶縁種別）Ｈ種　

ハンドル付き

塩害対策塗装済み防滴ケース

１次側ＭＣＣＢ付き

２次側ＥＬＢ付き接地ダブルコンセント付き

質量約５５ｋｇ
