   　 ディーゼルエンジン排ガス浄化装置の開発にも私たちの変圧器がお役に立っています。

ここ大阪府でも、大阪府内に入る商用車（トラックやバンを含む）には、排ガス規制が施行されています。
環境対応として、排出ガスを削減することは常識として受け入れられています。
排ガスを浄化する装置の開発に使われている変圧器は、出力４２Ｖで２５０Ａを４回路分岐して使うタイプを採用されました。
また、屋外に設置されるものです！

ＩＰ－２３対応　屋外設置用変圧器


金属グランドで内部にケーブル引き出し

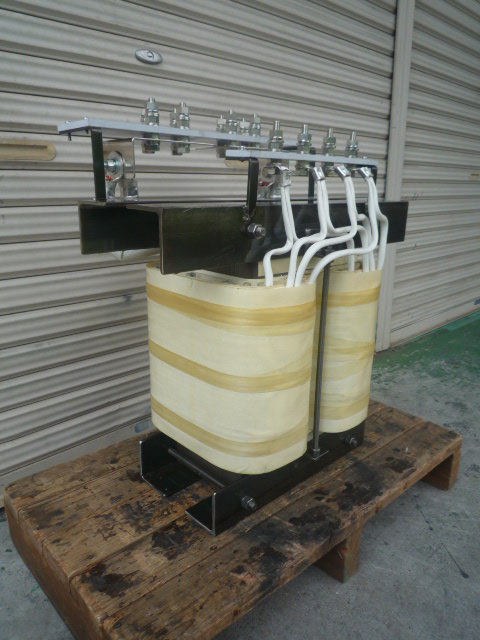

中味のトランス　1次側から見た絵

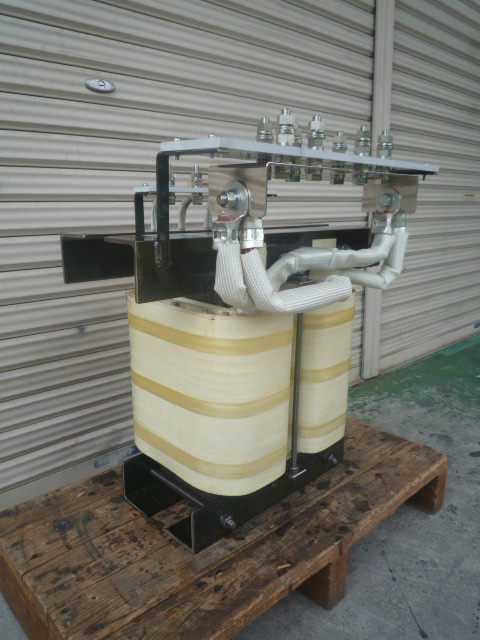

右から４２Ｖ,４６Ｖ５０Ｖのタップを選んで接続することで2次側の出力電圧が変わる。


２次側電力を４つに分岐して出力している端子出し


２コイルで構成された回路を端子部で4分岐しているトランス出力


上部入力側にて、タップ接続による出力電圧を切り替える

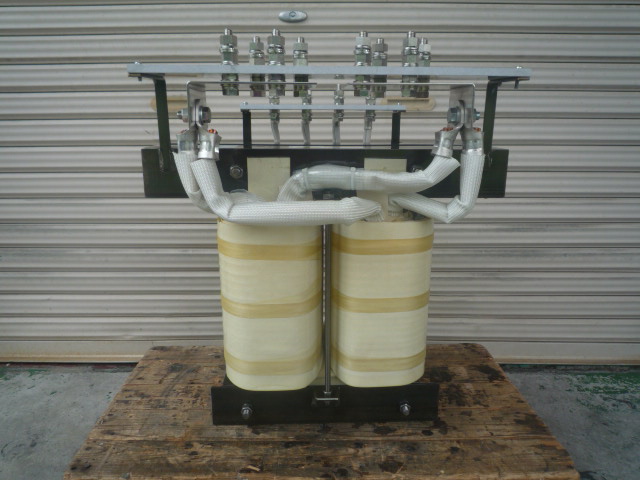

手前左右各4端子に分岐された出力端子群

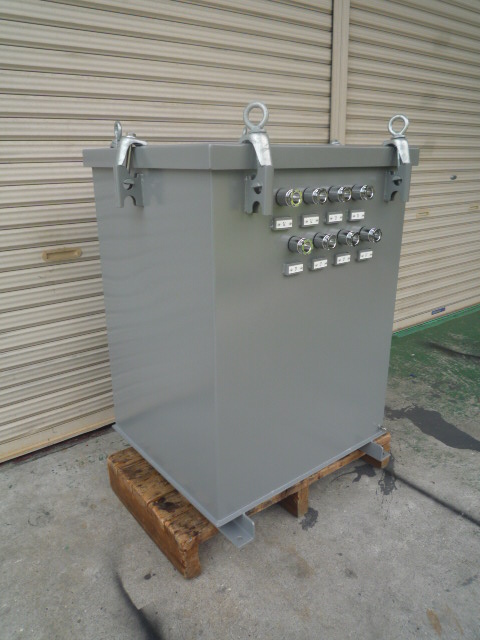

ケーブルを内部に引き込み接続する屋外乾式トランス

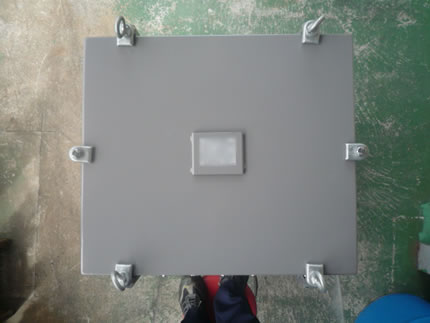

屋外設置トランスを上から見た絵
4点吊り管　６か所押さえ金具がついたトランス




製品仕様

事例番号993  （File№03-430)　　

単相電源トランス　（降圧変圧器）　

　４２ｋＶＡ　　

５０／６０Ｈｚ

　１次電圧４４０Ｖ　９５．５Ａ　端子サイズＭ１０

　２次電圧：Ｆ５０，Ｆ４６，Ｒ４２Ｖ　

            １０００Ａ（２５０Ａ×４分岐）　端子サイズＭ１２　

            一次切替方式

耐熱クラス（絶縁種別）Ｈ種　

屋外乾式ケース入り　ＩＰ－２３　

質量約３３０ｋｇ
