 　中型の電気機器を使用する時の事例として電位差が８Vしかない場合、通常の使い方でしたらそのまま運転することがある。

しかし、使い方が3相4線から中性点からなる相間電圧の場合は、相間電圧１２０Vが使えるようになるため海外の機械装置を運転する場合に選ばれています。
２００Vから２０８Vにする変圧器

付属品をいろいろつかることが出来る。

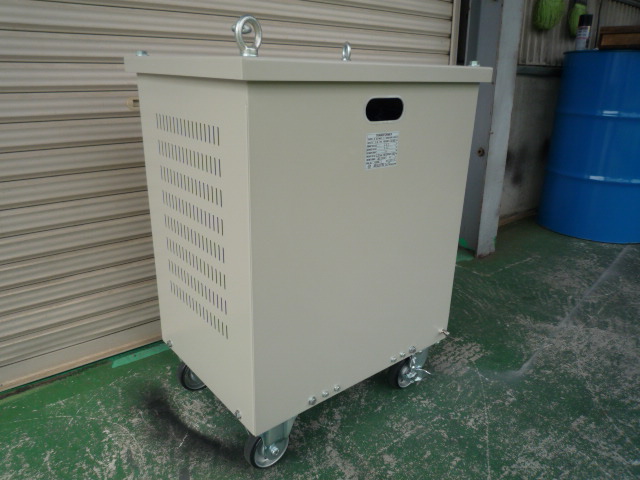

例えば、2次側にＥＬＢ　配線ケーブル　運転ランプ　写真では、キャスターも付いているトランス

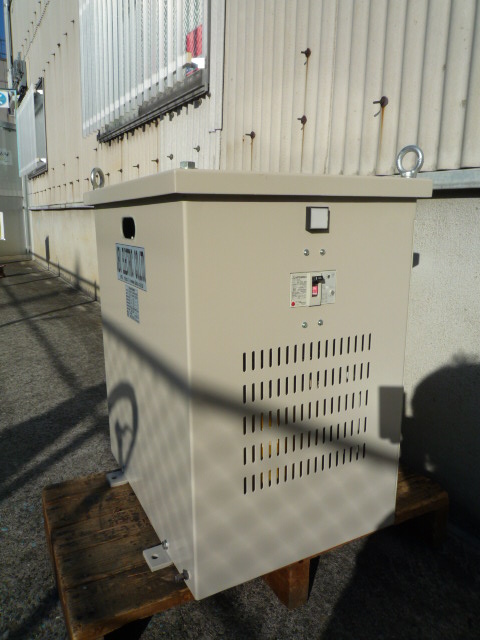

パイロットランプとＥＬＢが付いたトランス

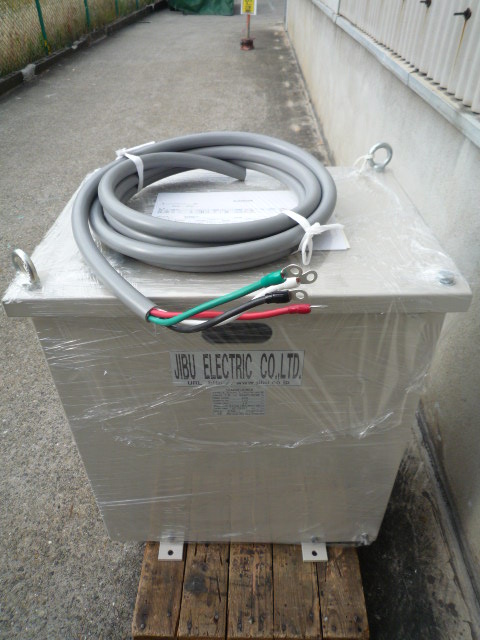

トランスに載った接続ケーブル


上部端子群が出力端子　ブレーカーを通って２０８Ｖが出力される
手前入力側3相２００Ｖ


ケース内部のトランス本体

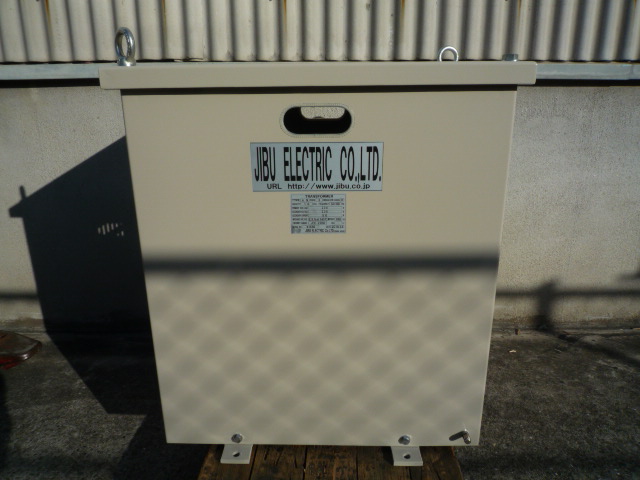

付属品をカスタマイズしてお届けする変圧器


製品仕様

事例番号985  （File№01-1309-1)　　

２０８Ｖに昇圧（アップ）トランス　

　１８ｋＶＡ　５０／６０Ｈｚ

　１次電圧：三相２００Ｖ　５２Ａ　端子サイズ　Ｍ８

　２次電圧：三相２０８Ｖ　５０Ａ　端子サイズ　Ｍ８

　ＹＮｄ

耐熱クラス（絶縁種別）Ｈ種　

付属品例　

2次側ＥＬＢ　

パイロットランプ付き　

キャスター付き　Ｌ字金具

ケーブル　ＶＣＴ１４ｓｑ×４Ｃ　５ｍ　　　　

質量約１８０ｋｇ
