 　半導体業界が大きく変わろうとしている。パソコンからスマホに変化しているように家電製品にも半導体が使われるようになり、市場も大きな変化の波が押し寄せている。
半導体のみならず、半導体製造装置も世界中で開発されています。アメリカでつくられた製造装置を日本で使うこともあります。
日本で使う場合には、アメリカの電圧や配線が必要になります。
変圧器は、電圧も配線数も合わせることが目的として使われることがあります。




半導体製造装置用電源トランス（アメリカ製を使うときに動力源を合わせるトランス）

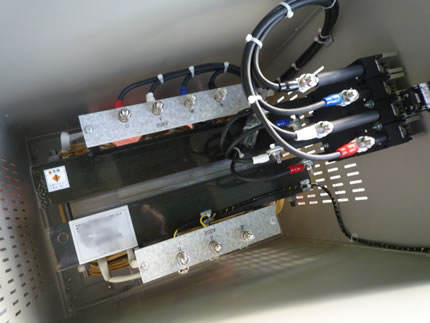

内部の配線出力側には４ＰＥＬＢ付きトランス


運転ランプのトランス内部配線

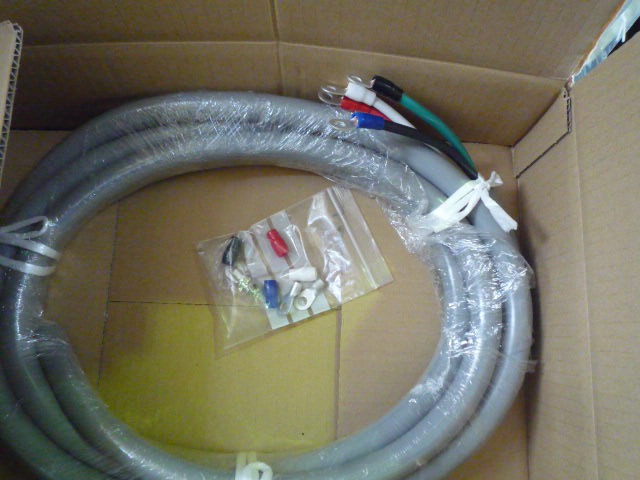

付属品として、出力側ケーブルと接続端子を保護キャップも御依頼いただきました。

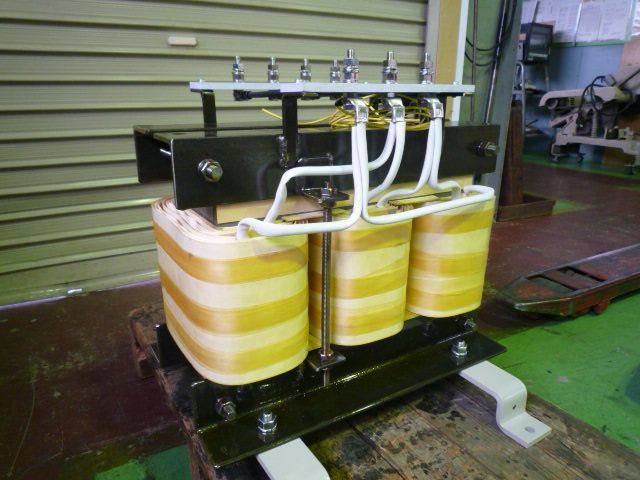

トランス出力側スター結線中性点付きの内部配線　これからケースについたブレーカーに配線される。


トランス入力側デルタ結線


製品仕様

事例番号967  （File№01-1309-1)　　

3相出力4線式アップトランス　　

　容量１８ｋＶＡ

　１次電圧　3相3線式２００Ｖ　５２Ａ　　

　２次電圧　3相4線式２０８Ｖ　５０Ａ　　

ケース形式：ＦＢ－Ｂ,ＣＡ,ＥＬＢ，ＰＬ付き

耐熱クラス（絶縁種別）Ｈ種　

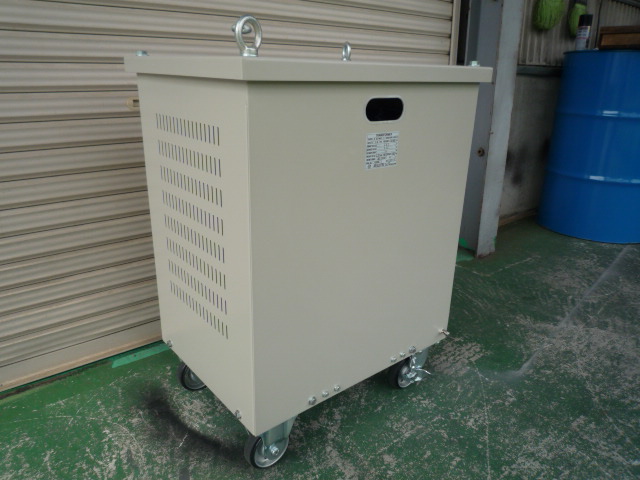

屋内キャスター付きケース入り

2次側４Ｐ１２５ＡＦ／６０ＡＴブレーカー付き

１次側電源表示灯付き

質量約１８０ｋｇ

付属品ケーブル４芯５ｍ　Ｌ字固定用金具付き
