イタリア製実装PCB検査装置


  有害物質の代表格であるPCBとは、ポリ塩化ビフェニルの略称です。

その昔、絶縁油として変圧器やコンデンサ、安定器などに用いられていました。
絶縁油として、難燃性に優れ、絶縁特性にも優れていために重宝されて長く使われていた。
一方、廃棄については、その毒性が知られておらず、残留性と毒性が著しいことが判明して以来、使用禁止になりました。
1972年には、生産・使用が禁止されましたが、PCBの処分については、しばらく保管管理義務にとどまっていた。

2000年代に入り、処理方法が確立されたことで、PCB廃棄処理がはじまりました。 日本では、全国に5ヵ所に拠点があり近畿圏では大阪市にPCB処理施設がある。 世界的にみると、燃焼処理がほとんどであるが、日本では、化学反応を応用した分解処理が採用されて、世界基準を大幅に上回る高度な処理が確立された。
自然環境に害を与えない取り組みとして、過去の負債を長期にわたり処理する取り組みが確立されたといえます。

PCB検査においても、一部装置で変圧器が使われています。


PCB検出装置に使われる変圧器

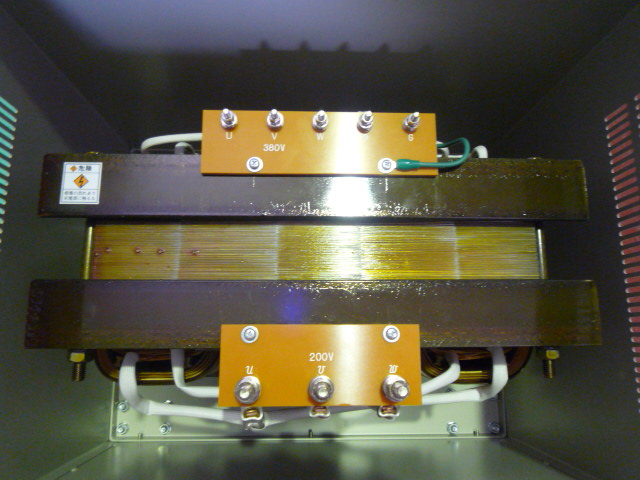

3相4線種出力の変圧器

3相4線+接地端子で3相5線式変圧器

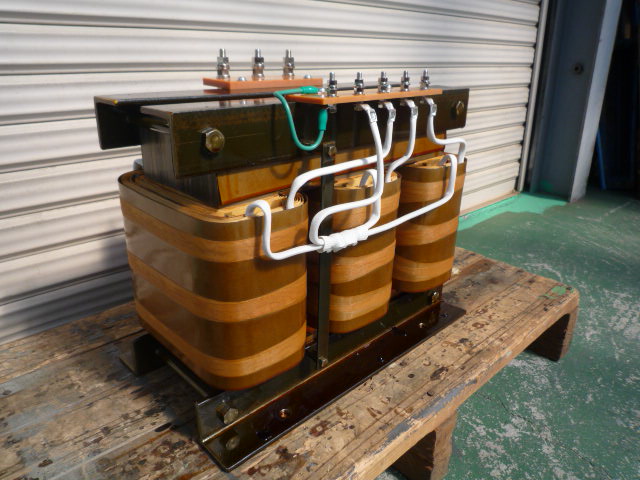

中味のトランス2次側

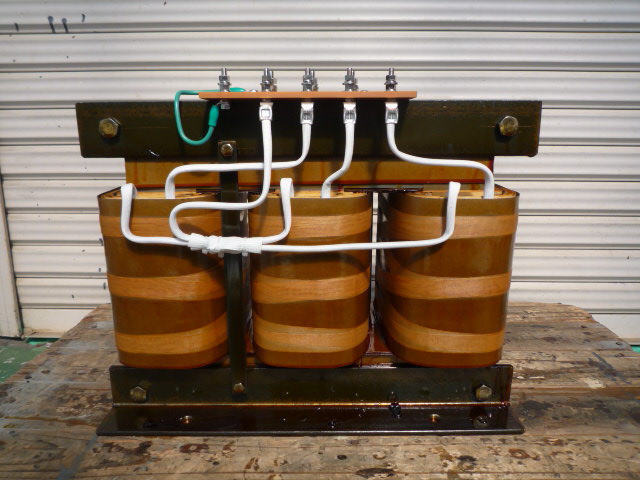

緑色の配線が接地端子
接地端子の付いた変圧器

200Vから380V 3相4線にする変圧器
電源変圧器として用いられています。


製品仕様
事例番号869  (File№01-1324)
三相電源変圧器 乾式自冷型
16.5kVA 50/60Hz  連続定格
一次側入力 3Φ200V 47.6A
二次側出力 3Φ380V 25A
デルタ/スター中性点付き
接地端子付き
耐熱クラス(絶縁種別)B種
屋内ケース(PBT-D型)キャスター付き

質量約140kg
