　単巻変圧器のことを、オートトランスと呼びます。

単巻変圧器のメリットとは、寸法・重量が小型・軽量化できるということがあります。

では、なぜ小型化できるのか
単巻の場合は、1次コイルと2次コイルがつながっていて共通の巻線回路から構成されています。この共通化されている部分の巻線が省略できることが要因の一つです。
ですから、１次と２次の電位差（電圧差）が小さいものほど有効に働きます。（効果的な使い方、選び方といえます。）

デメリットは、共通の回路構成のため絶縁されていないということがいえます。
単純に電圧を変えるという点では、効果的です。（少ない電圧変更時には特に有効です。）

小型軽量化のメリットは、取り扱いが容易になります。
鉄と銅と絶縁紙からなるトランスは、大きさの割に重量が大きいため、輸送コストがかかったり据え付け作業などに労力が必要です。

使い方や使う場所を最適に選ぶことで、良い仕事ができるようにしたいですね





体積比で１／２程度にまで小さくなりました。（複巻変圧器との社内比）






製品仕様
事例番号661　（File №03-403）
単相単巻　屋内用乾式自冷型
60Hz　80.5kVA　連続定格
一次側入力　210Ｖ　383Ａ
二次側出力　170Ｖ　473Ａ
耐熱クラス（絶縁種別）H種
幅:330mm　奥行:280mm  高さ:450mm
質量約100ｋｇ

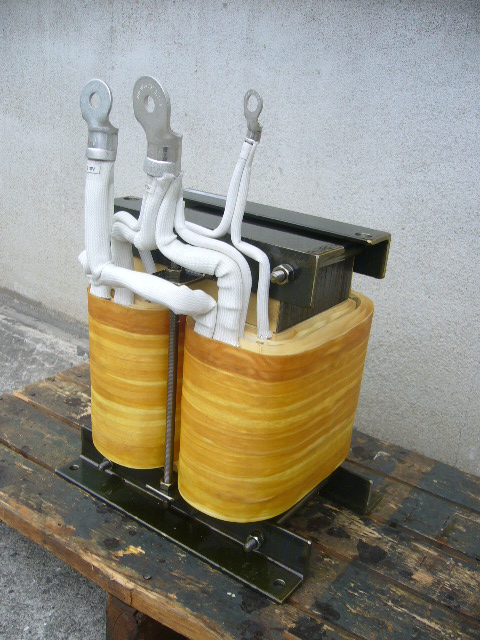

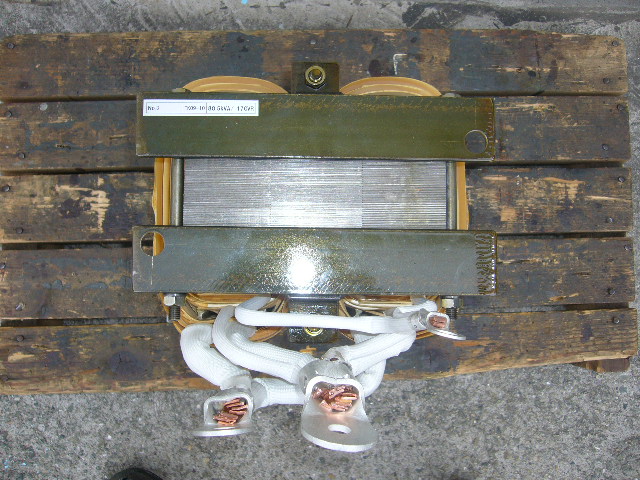

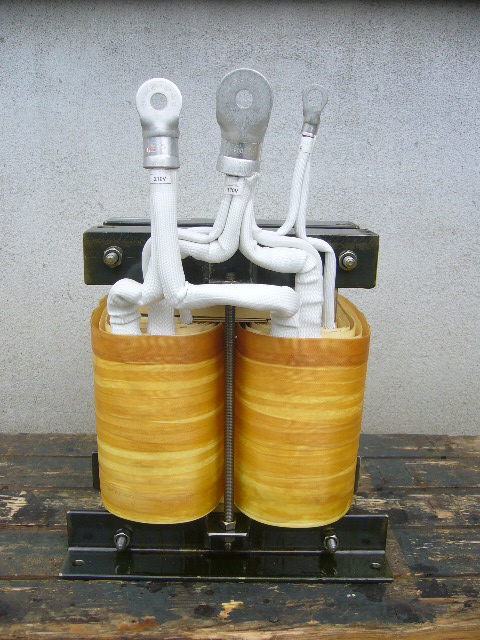

単相単巻変圧器
