耐雷変圧器とは

2010/10/16 07:00
投稿者: jibu
表示回数 1,957

　耐雷トランスとは、自然災害の一つである雷から受けるサージを減衰させて機器を保護する目的でつかわれる変圧器の固有名称です。

もう少し詳しく説明すると、雷によって発生する雷サージを減衰させ、サージに弱い電子機器等への保護を目的とした給電を行う絶縁変圧器です。耐雷変圧器の構成は、鉄心間と一次と二次線間に静電シールドを施し、鉄心間及び一次・二次間の絶縁強度を向上させた変圧器で、入力電源から侵入した雷サージをシールド板（混触防止板）により出力回路への移行を防ぎ、アレスタにより耐雷性を持たせた機器です。

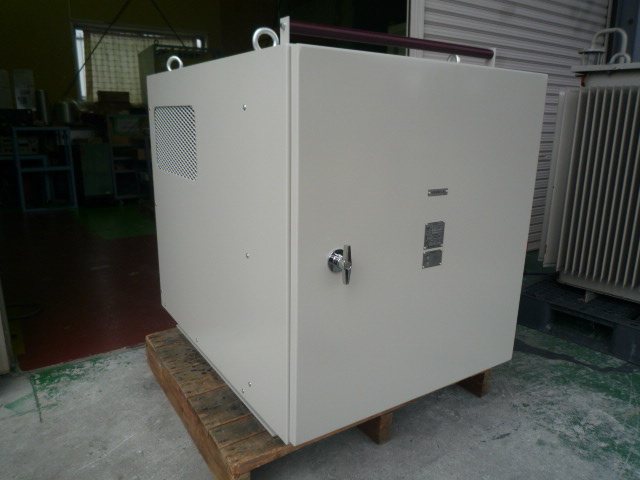

外観

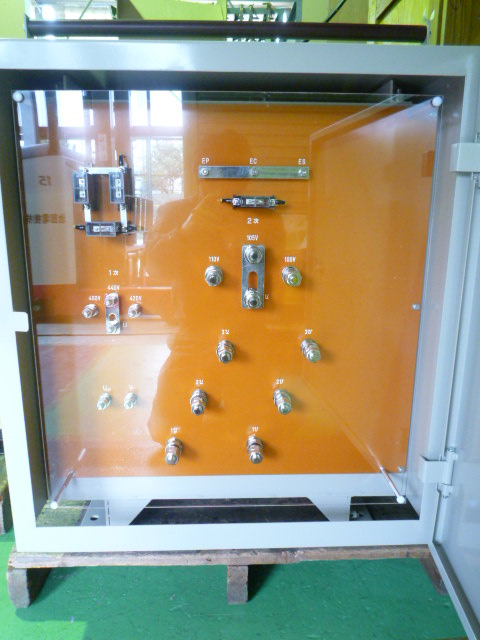

正面

端子部には前面保護カバーを付けて人が容易に触れないようにしています。

内部配線

製品仕様
事例番号658　（File №03-408）
単相　屋内用乾式自冷型　耐雷用変圧器
60Hz　40kVA　連続定格
一次側入力　F460-R440-F420Ｖ　90.9Ａ
二次側出力　F110-R105-F100Ｖ　381Ａ
（二次側3回路分岐）
屋内ケース入り
一次側耐電圧　AC10kV
二次側耐電圧　AC3kV
サージ移行率　0.1％以下
耐熱クラス（絶縁種別）H種
質量約380ｋｇ
