　溶接にもいろいろな方法があります。

その溶接の中でも電流を流して抵抗加熱によるロウ付けに用いる電源トランスもございます。

今回は、電気モーターの平角銅線をロウ付けするために、１０００Ａの電流を流せるトランスをご要望いただきました。
１次側入力をタップで切り替えることにより、出力を調整できるようにしています。ロウ付けするモノの太さや大きさに合わせて選んで使い分けることが可能です。






加熱接触部にはカーボンを用います。そのカーボンに電流を流すことで加熱する仕組みです。

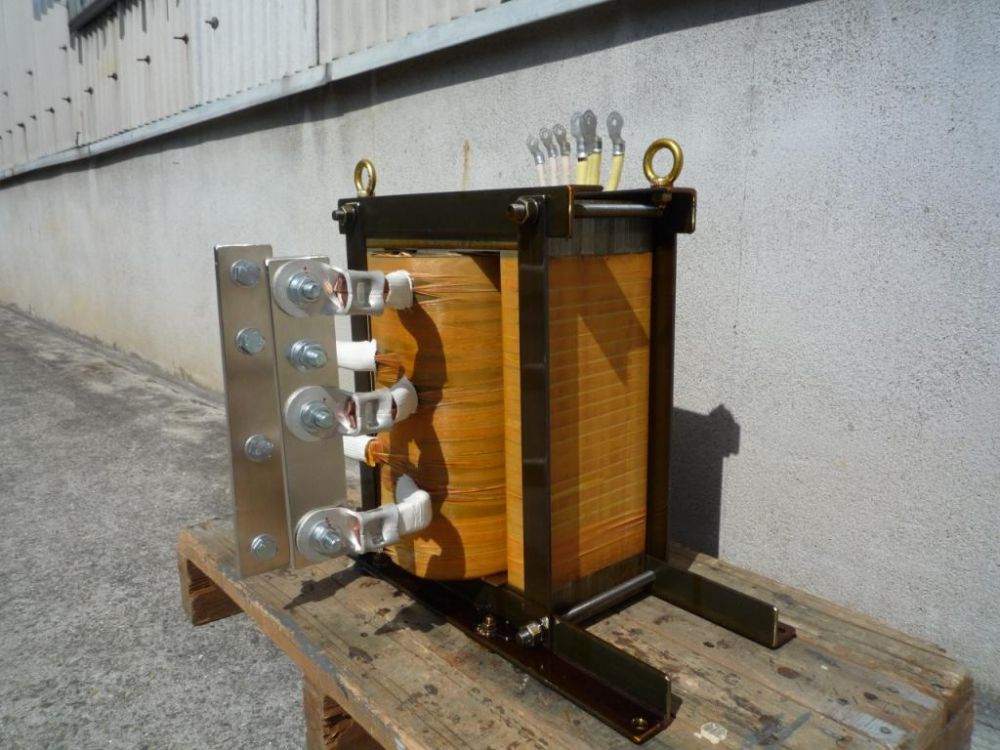

加熱電源用変圧器


製品仕様　
事例番号 557　(File No　02-2412)
単相複巻　屋内用乾式自冷型
６０Hz　１０ｋＶＡ　連続定格
一次側入力　200Ｖ　50Ａ
二次側出力　12,R10,8,6,5,4Ｖ　1000Ａ　
                   （一次切り替え）
耐熱クラス（絶縁種別）B種　
質量約１３０ｋｇ
