電気工事　単相２１０Ｖから１０５Ｖにする変圧器

投稿者: jibu 2012/08/28 18:00

　非常用電源を用意して万が一の停電に備える会社様が増えています。
最低限の電力を確保するという考えのもと、非常用発電機を常備して既存電気回路を活かす工夫をされています。

今回は、発電機から電灯回路用の電力を確保するための変圧器をご用命いただきました。
単相3kVA　屋内用変圧器　２１０Vから１０５Vにするダウントランス

単相（シングルフェース）ダウントランス　

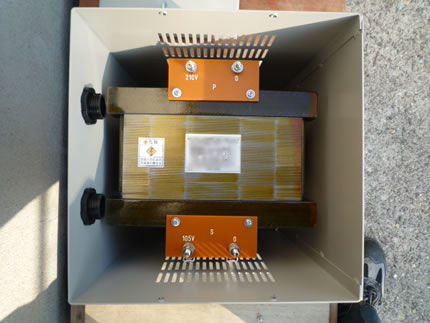

変圧器ケース中味　端子接続部　ダウントランス
屋内乾式ケース入り変圧器の中味　端子接続部
上部　入力側単相２１０V
手前　出力側単相１０５V　
共にスタッドボルトM５
左側引き込み口から配線されます。

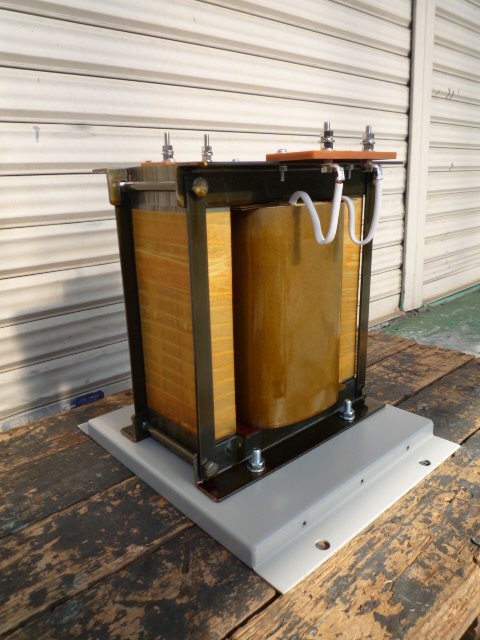

ダウントランス　中味外観
ケース入り変圧器の中味外観　

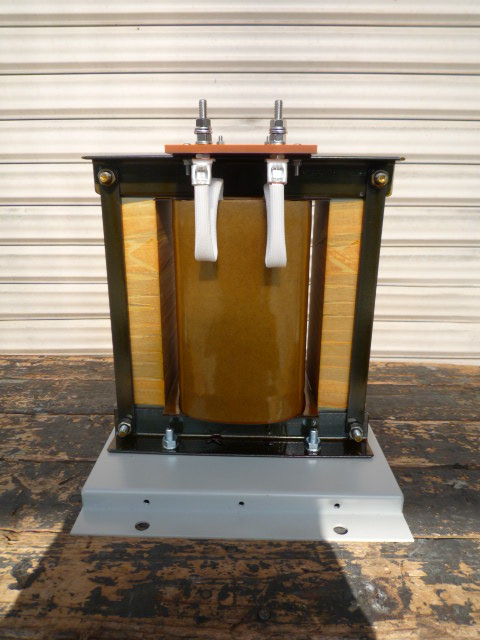

入力側変圧器の端子接続部
コイルからでた共線を端子板に配線　入力側単相２線２１０V

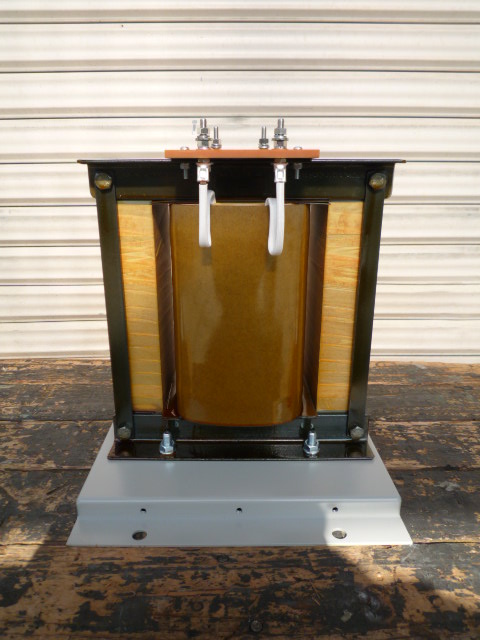

出力側単相１０５V変圧器
出力側単相２線１０５V　ダウントランス

単相2線１０５V出力ダウントランス
単相2線１０５Vにする変圧器

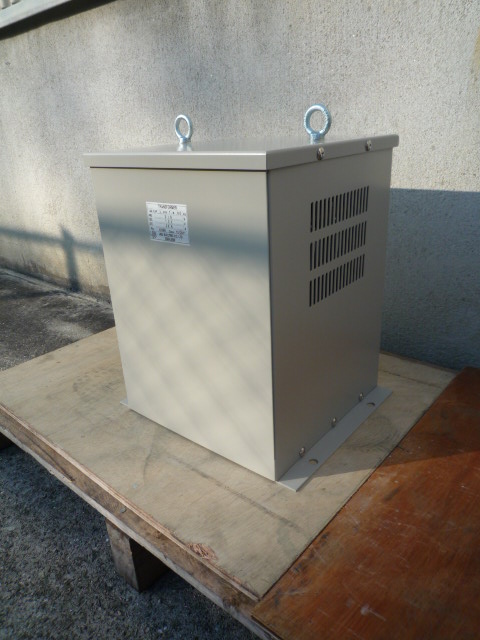

変圧器正面[*1]
変圧器の正面側　何もない箱だけといった外観
背面から引き込み配線がなされる。


製品仕様

事例番号1057  （File№02-3715)　　

単相降圧変圧器　ダウントランス　　　　　

　３ｋＶＡ　　

６０Ｈｚ

　１次電圧：単相二線　２１０Ｖ　１４．３Ａ　　Ｍ５　

　２次電圧：単相二線　１０５Ｖ　２８．６Ａ　　Ｍ６　　



屋内ケース入り

耐熱クラス（絶縁種別）Ｂ種　



質量約４０ｋｇ
