省力機器電源

投稿者: jibu 2012/02/03 08:00

 　省力機器が日本の産業を支えています。

省力機器にも沢山の種類があり、専用機としてカスタマイズされることが一般的です。

例えば、材料供給の搬送装置から、金属加工装置に送り更には部品になったモノを

次の加工機へ搬送したり検査装置に移動させる装置全体を設計製作据え付けされます。

省力化装置を動かすのも変圧器の仕事です。

省力化装置を動かす電源トランス


省力化機器を動かすトランス
専用電源とすることで誤動作を無くす。

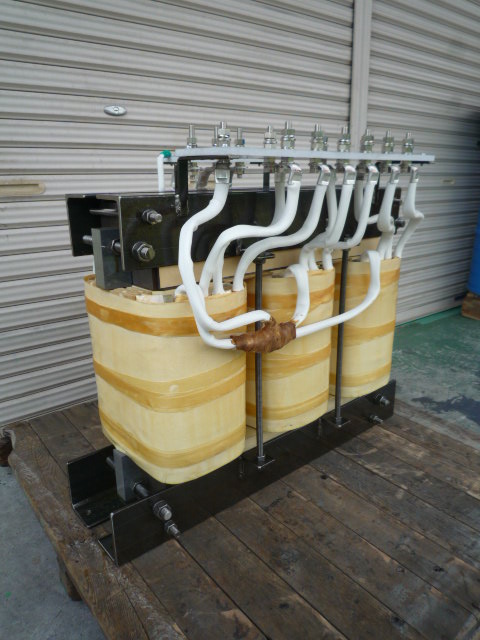

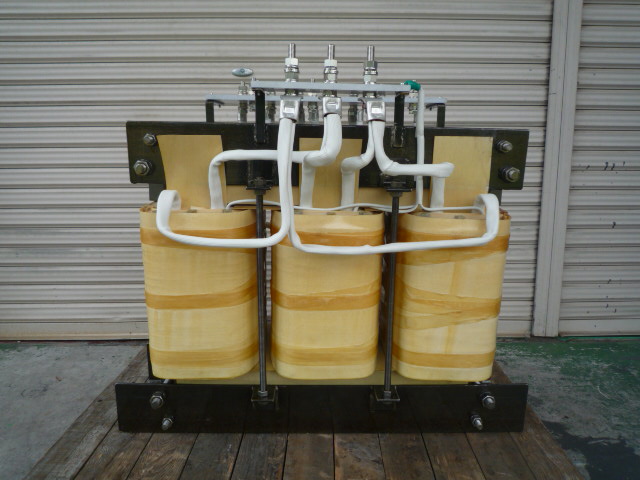

電源トランス中身　入力側デルタ結線周辺機器からの電気ノイズを遮断するためにも使われている絶縁トランス

シールドは筺体接地されている変圧器混触防止板は本体接地されている

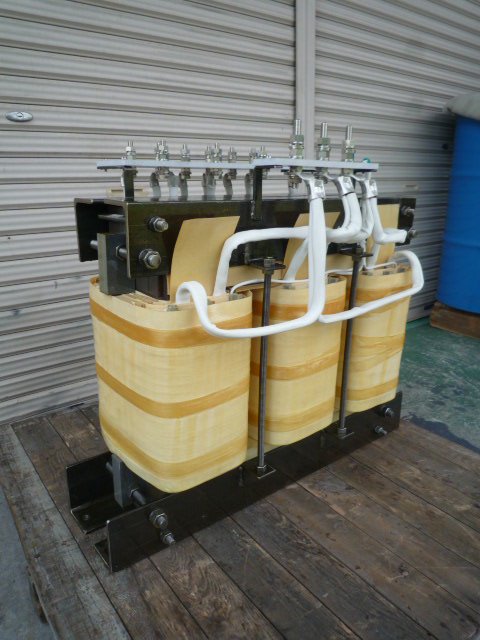

出力側スター結線４００Ｖ級各相3点タップ　アップトランス
アップトランス

屋内ケース入り４００Ｖアップトランス[*1]

中性点付きトランス3相4線接続



製品仕様

事例番号947  （File№07-1152)　　

3相4線アップトランス　　

　容量１００ｋＶＡ　５０／６０Ｈｚ

　１次電圧　三相　２００Ｖ　　　　　　　　　　　　 ２８９Ａ　端子サイズＭ１２　

　２次電圧　三相　Ｆ４２０，Ｆ４００，Ｒ３８０Ｖ　 １５２Ａ　端子サイズＭ１０

耐熱クラス（絶縁種別）Ｈ種　

乾式自冷式ケース入り



質量約５５０ｋｇ
