直列-並列接続

投稿者: jibu 2012/01/20 09:00

 　一般に三相動力の電力を使い産業施設を運営するのが工場経営だ。

工場によっては、高圧受電してキュービクルから各建屋の受電盤に配電される。配電された電力は、動かす機械装置に合せた電力に変換する必要がある。工場によっては、3相から単相に変換する必要もあるために、用いられるのが直並列切替式変圧器だ。

3相入力２１０，２００V　


三相入力２１０，２００Vから単相出力トランス

調整タップ付き逆V結線トランス
Ｖ／逆Ｖ結線トランス

出力側単相直並列切り替え式　２１０－１０５Ｖ対応トランス
単相電圧をタップを切り替えることで２１０Ｖも１０５Ｖもどちらかを任意で使えるようにする。

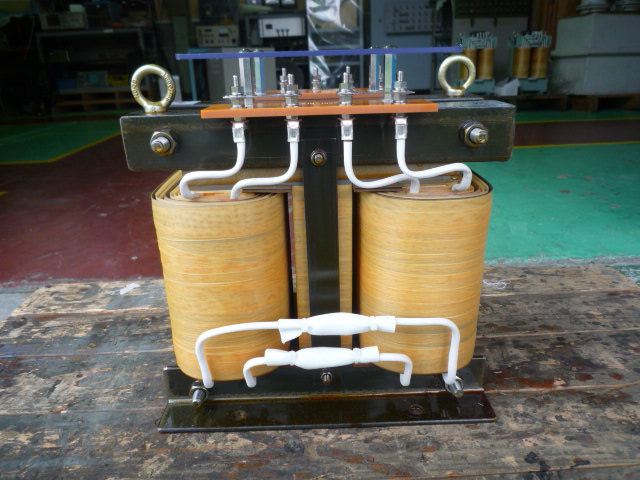

逆Ｖ結線トランス[*1]
逆Ｖ結線トランス　3相から単相電力を取り出して使えるトランス


製品仕様

事例番号938  （File№06-399)　　

Ｖ／逆Ｖ結線トランス　　

　容量３．６ｋＶＡ　６０Ｈｚ

　１次電圧　Ｒ２１０，Ｆ２００Ｖ　　　　　　　　　　　　　９．９Ａ　端子サイズＭ５　

　２次電圧　２１０／１０５Ｖ　（直並列）　１７．１／３４．３Ａ　端子サイズＭ５

耐熱クラス（絶縁種別）Ｂ種　

乾式自冷式



質量約４３ｋｇ
