電気では、接続点を接点とも呼び重要な部品です。

接点は、電気を確実に高精度に伝達する必要があるため、金や銀、白金やパラジュウムなどが使われています。
これらは線材、リベット、テープ型及びディスク型用接点材料としてリレーやマグネットスイッチ、ブレーカー、電源スイッチ、車載用スイッチなど多くの電装品に内蔵されています。

接点を製造する時にも変圧器は使われています。
接点製造ライン電源トランス

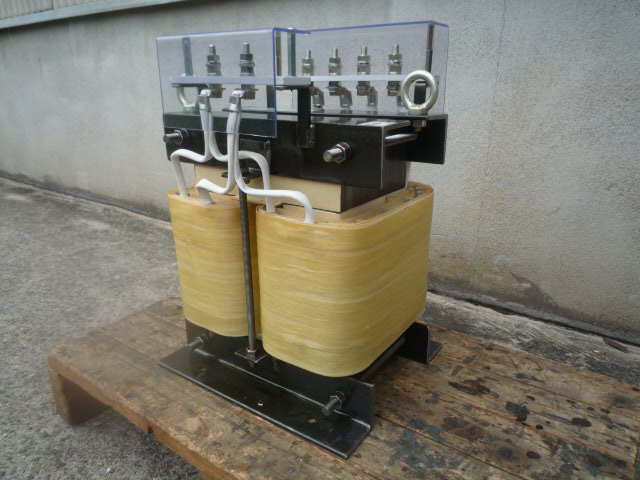

電気接点製造ラインの電源トランス

端子充電部には保護カバーを付けた製造ライン用電源トランス

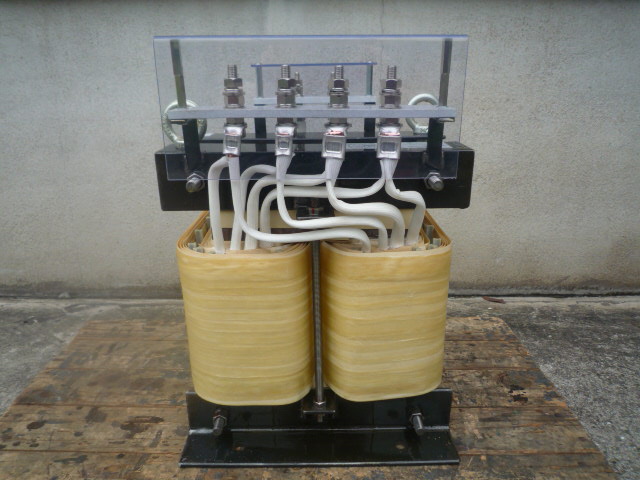

透明保護カバーが付いたダウントランス　任意の電流で加熱装置を動かすための変圧器

入力側２００V　電源トランス

単相　ダウントランス

ダウントランス　加熱装置用電源トランス[*1]
入力側２００V接続部　




製品仕様

事例番号925  （File№02-3623)　　

単相ダウントランス　　

　15kVA 　50/60Hz　　連続定格　　

1次電圧200V　75A　端子サイズＭ８　　

2次電圧F150,F125,R95V　100,120,158A　端子サイズＭ１０　

耐熱クラス（絶縁種別）Ｈ種　

乾式自冷式

端子保護カバー付き　

交流電力調整器対応磁束密度制限１．２Ｔ

質量約１３０kg
