屋外用電灯回路
投稿者: jibu 2011/09/07 14:00
3相動力２００V級回路しかない場所で電灯回路100Vを確保したい。
そんなご依頼から実現した変圧器だ。
ご注意
電力会社から低圧電力契約（交流３相３線式標準電圧２００Ｖ）で
供給された電力に、トランスを介して、電灯また単相の小型機器を
使用することは、各電力会社の電気供給約款で禁止されています。
詳しくはご契約されている電力会社にお尋ね下さい。
3相3線２００Vから単相3線１００－０－１００V単三×２回路（２５ｋVA2回路）
3相から単相回路を取るとき、負荷バランスを保つことで入力の電圧変動を少なくすることが出来る。
尚且つ、今回のご要望が屋外で設置されるため場所の確保がしやすいというメリットがある。
.JPG)

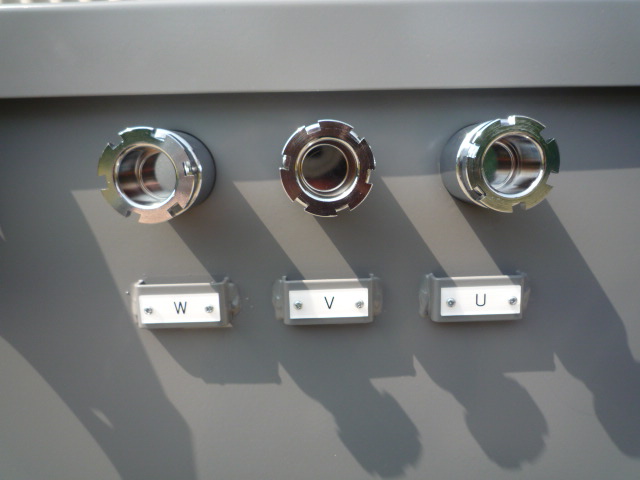

屋外用設置のときに、配線入線孔の防水も重要なファクターです。
ケースに金属グランドと呼ばれる防水機構のあるものを用います。
配線ケーブルを通して締め付けることで内部のシール（パッキン）により防水を確保できます。
.JPG)
金属板で塞がっていますが手前のねじを外してワッシャとパッキンゴムを取り外して入線します。
.JPG)

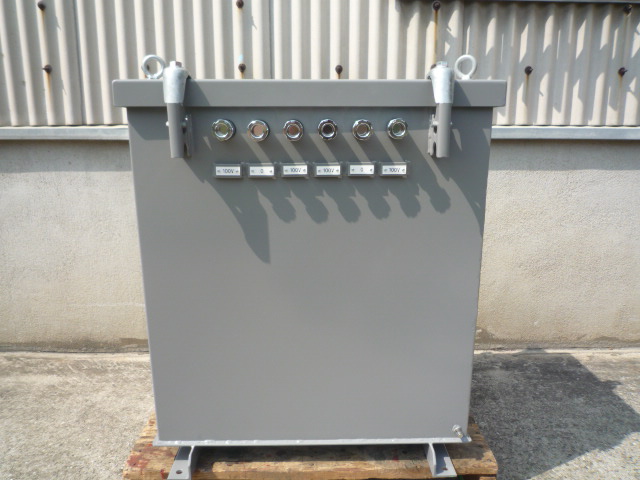

単相3線式×2回路あるため、接続配線孔は6か所となります。
.JPG)
手前2次出力側2回路 上部入力3相3線２００V
.JPG)

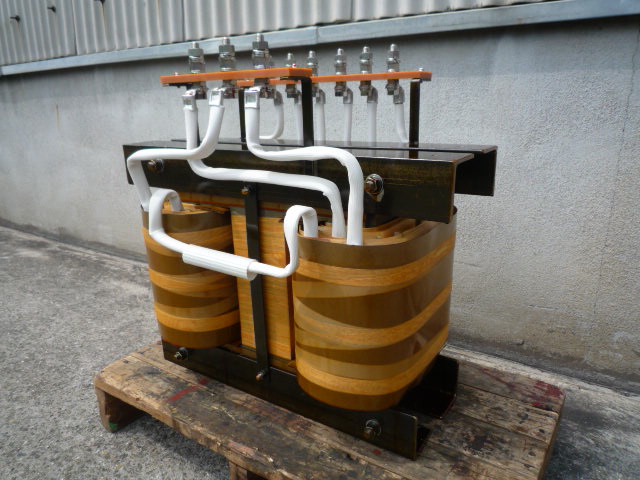

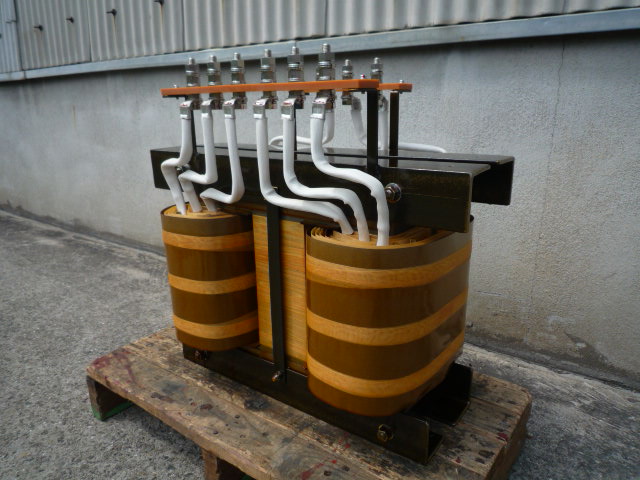

スコット結線変圧器 2次側2回路 主座とＴ座という言い方で区分する。
０（ＣＯＭ）を中心として両側で２００Ｖとれる。
つまり１００－０－１００Ｖとなっている。電気容量は２５ｋＶＡ分確保されている。
最大通電電流は１２５Ａが２回線ということになる。
.JPG)
[*1]
スコット変圧器 入力側結線
製品仕様 事例番号857 （File№06-396）
スコット結線変圧器
５０kVA 50/60Hz
屋外乾式自冷型 連続定格
一次側入力 3Φ200V 144Ａ
二次側出力 1Φ100-0-100V 125Ａ×2回路
耐熱クラス（絶縁種別）Ｂ種
質量約350kg
お問い合わせは今すぐ！
[*2]
そんなご依頼から実現した変圧器だ。
ご注意
電力会社から低圧電力契約（交流３相３線式標準電圧２００Ｖ）で
供給された電力に、トランスを介して、電灯また単相の小型機器を
使用することは、各電力会社の電気供給約款で禁止されています。
詳しくはご契約されている電力会社にお尋ね下さい。
3相3線２００Vから単相3線１００－０－１００V単三×２回路（２５ｋVA2回路）
3相から単相回路を取るとき、負荷バランスを保つことで入力の電圧変動を少なくすることが出来る。
尚且つ、今回のご要望が屋外で設置されるため場所の確保がしやすいというメリットがある。
屋外用設置のときに、配線入線孔の防水も重要なファクターです。
ケースに金属グランドと呼ばれる防水機構のあるものを用います。
配線ケーブルを通して締め付けることで内部のシール（パッキン）により防水を確保できます。
金属板で塞がっていますが手前のねじを外してワッシャとパッキンゴムを取り外して入線します。
単相3線式×2回路あるため、接続配線孔は6か所となります。
手前2次出力側2回路 上部入力3相3線２００V
スコット結線変圧器 2次側2回路 主座とＴ座という言い方で区分する。
０（ＣＯＭ）を中心として両側で２００Ｖとれる。
つまり１００－０－１００Ｖとなっている。電気容量は２５ｋＶＡ分確保されている。
最大通電電流は１２５Ａが２回線ということになる。
[*1] スコット変圧器 入力側結線
製品仕様 事例番号857 （File№06-396）
スコット結線変圧器
５０kVA 50/60Hz
屋外乾式自冷型 連続定格
一次側入力 3Φ200V 144Ａ
二次側出力 1Φ100-0-100V 125Ａ×2回路
耐熱クラス（絶縁種別）Ｂ種
質量約350kg
