シンガポール向け油入りダウントランス

投稿者: jibu 2011/09/01 08:00

 　貿易大国のシンガポールで使う設備電源として油入りダウントランスを送り出しました。
電力会社系列会社からのご依頼で変圧器仕様について念入りな打合せの末に決定した。

海外輸出油入りダウントランス
油入りダウントランス

油冷式降圧変圧器
油冷式変圧器

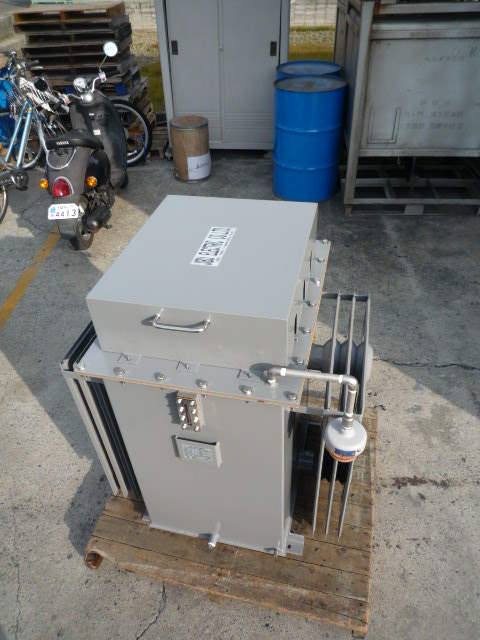

接続部カバー付き

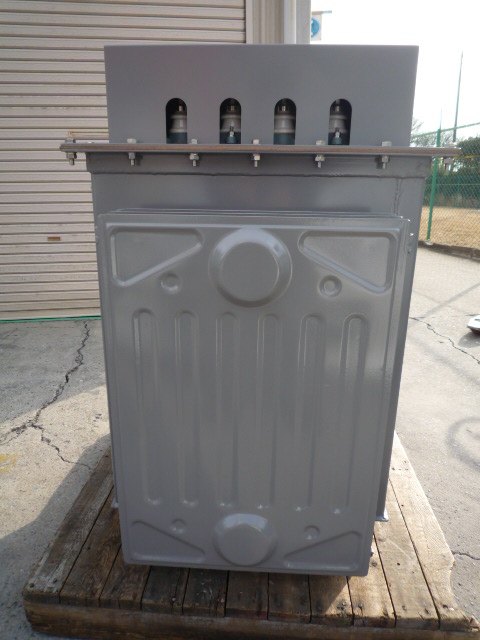

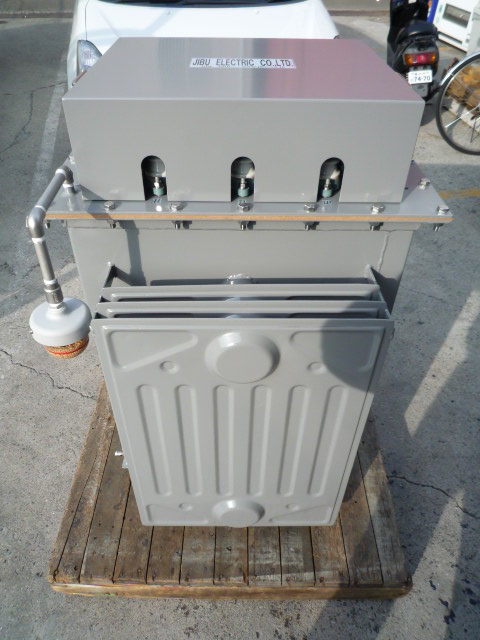

端子部を保護カバーで覆う

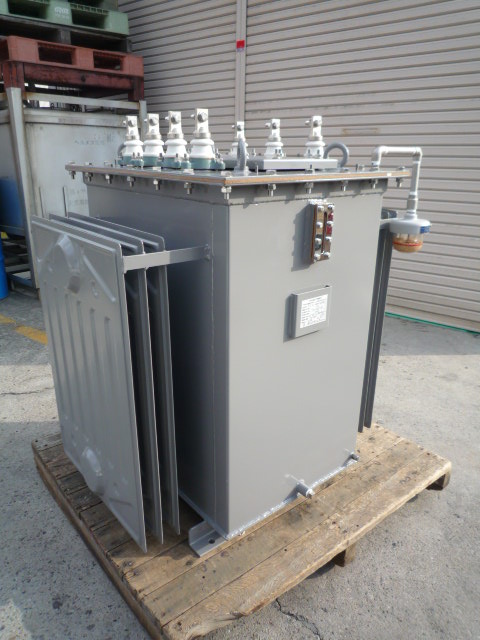

接続部の端子碍子が見える変圧器

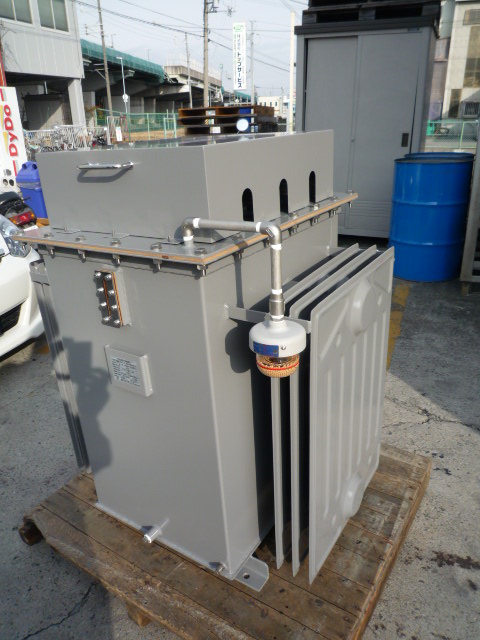

変圧器外観

中身の変圧器
油冷に適した紙絶縁を多用した変圧器内部構造

変圧器のハンドホール　ケース内部でタップを切り替えるために使う

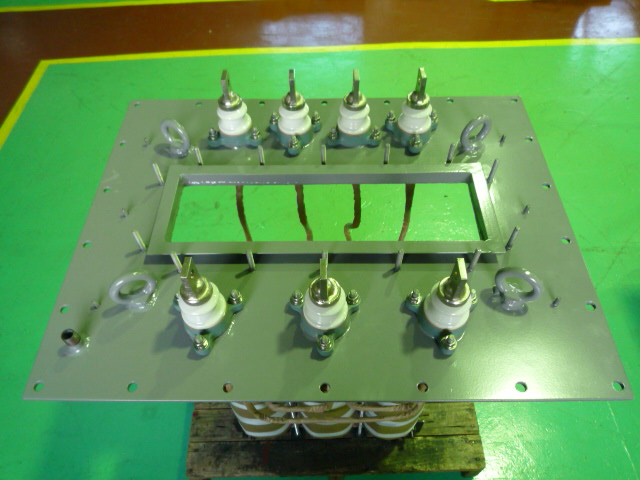

端子について
上部4本は入力側４００V級3相4線（中性点付き）
手前3本は出力側3相3線端子　内部タップ切り替え方式

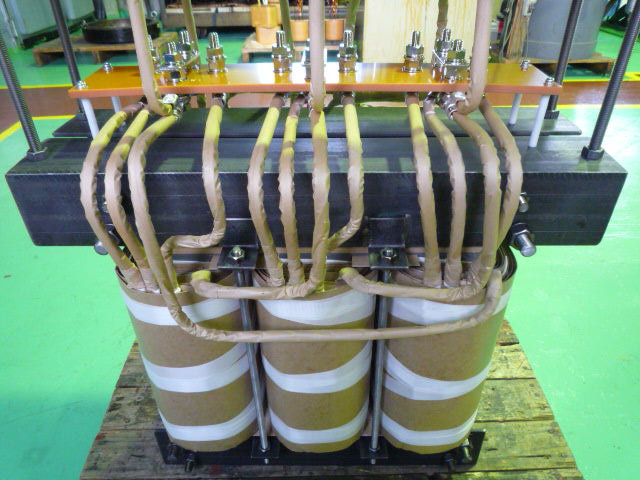

油入り変圧器　内部2次側タップ配線
油冷変圧器　2次側内部配線

輸出用油入り変圧器[*1]
油入りトランス


製品仕様 事例番号853（File№07-1134）　　
三相電源変圧器　
屋外油冷型　 75kVA　50/60Hz　　連続定格　　
一次側入力 3Φ400V　１０８．３Ａ　　
二次側出力　３ΦF210,R200,F190V　R216.5Ａ最大２２７．９A　　
耐熱クラス（絶縁種別）Ａ種
結線ＹＮｄ１　 スター+中性点付き／デルタ結線
混触防止板付き 　　質量約640kg

海外向け変圧器もお任せ
