配線孔

投稿者: jibu 2011/08/24 09:00

　電気は、電線（ケーブル）を接続することで通電されます。

各種機器や盤などに引き込むときには、電線引き込み口を用意します。使用場所によって引き込み口は、様々です。
例えば、屋内据え置きで専用（特定）場所に設置される場合には、開口部を大きく取ることで、引き込み工事が容易に出来るようにご指定を受けることが可能です。

配線孔を大きく取った屋内設置変圧器ケース

配線孔を大きく取り、配線作業が容易になる様にした変圧器収納ケース

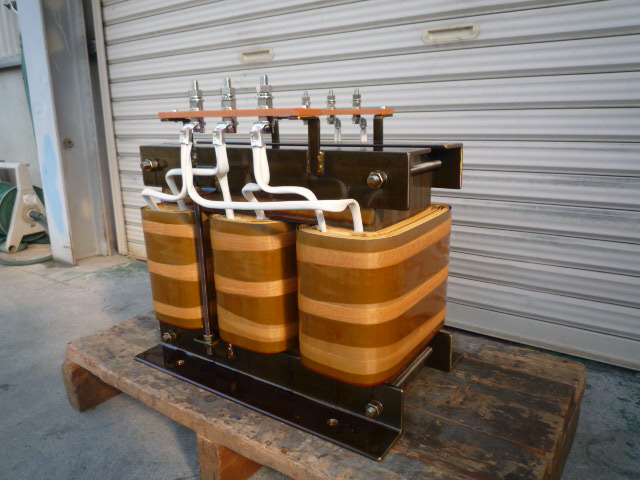

出力側２２０Vデルタ結線　変圧器中身　端子サイズM10

3相乾式変圧器中身　
3相ダウントランス　入力４４０Vデルタ結線　端子サイズM8

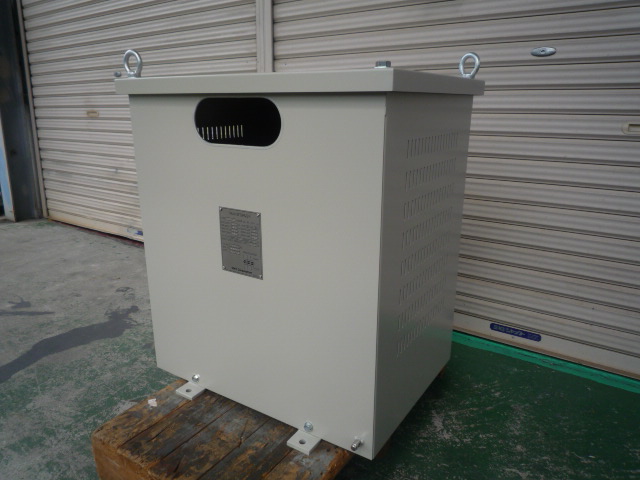

屋内乾式変圧器ケース外観[*1]

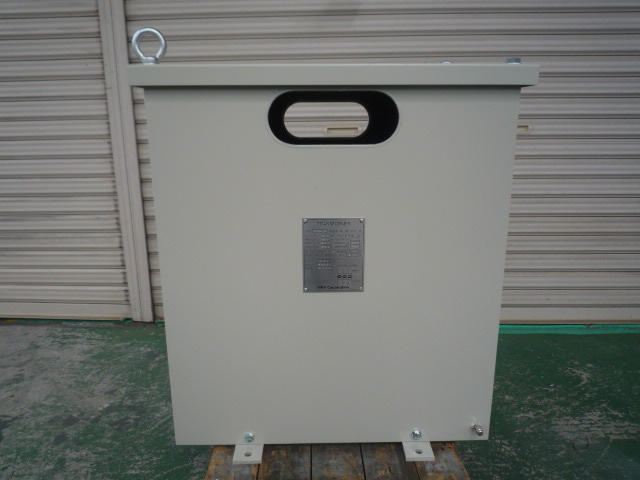

屋内用乾式変圧器ケース　正面



製品仕様
事例番号846（File№07-1137）　　

3相電源変圧器　屋内乾式自冷型　
容量30ｋVA　周波数60Hz　連続定格　　
一次側入力 3Φ440V　39.4Ａ
二次側出力 3Φ220V　78.7A

耐熱クラス（絶縁種別）Ｂ種　 　
屋内ケースFB-B型　塗装色：5y7/1　　　 質量約 230 kg
