結線指定
投稿者: jibu 2011/08/18 18:00
変圧器の結線[*1] は、色々あります。
変圧器のそれぞれの結線には、利点もあります。
例えばデルタ／デルタ結線[*2] にする利点とは、比較的電流が大きい場合に用いられる。
位相のずれがない。
などがあげられる。
.JPG)
1次－２次ともにタップ付き（タップ切り替え片付き）
.JPG)
各相のライン配置で結線が決まる。
.jpg)
(1).jpg)
(3).jpg)
変圧器のそれぞれの結線には、利点もあります。
例えばデルタ／デルタ結線[*2] にする利点とは、比較的電流が大きい場合に用いられる。
位相のずれがない。
などがあげられる。

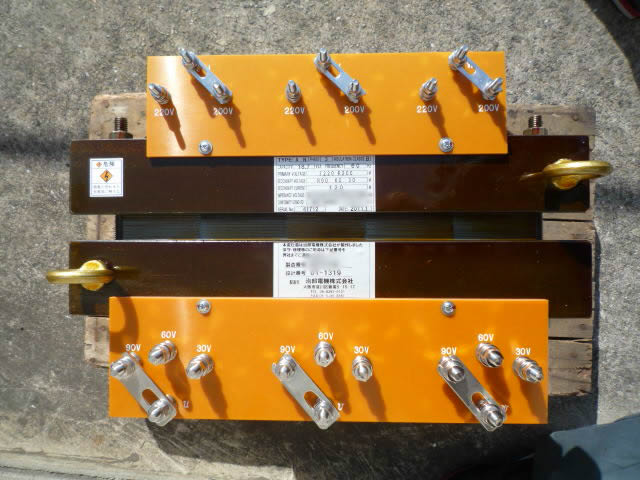

デルタ／デルタ結線の変圧器
.JPG)
1次－２次ともにタップ付き（タップ切り替え片付き）
各相のライン配置で結線が決まる。
タップ切り替え時には、ワタリ（接続片）の位置を変えることで任意の電圧を選べます。
製品仕様
事例番号843（File№01-1319）
三相複巻変圧器 屋内乾式自冷型
60Hz 18.7kVA 連続定格
一次側入力 F220-R200V 54A
二次側出力 R90-60-30V 120A
Δ／Δ結線
耐熱クラス（絶縁種別）Ｂ種
質量約150kg

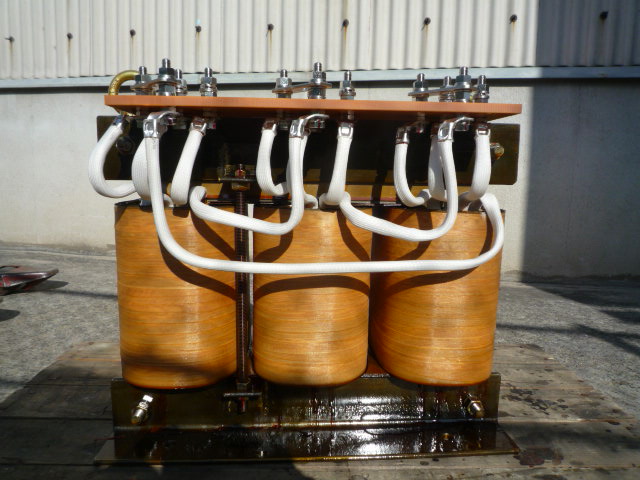

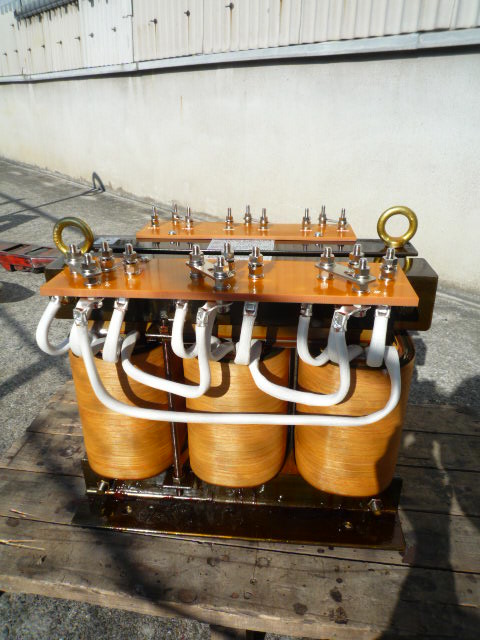

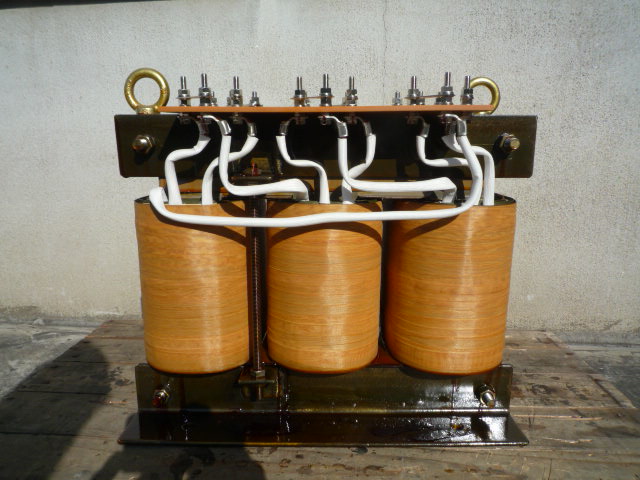

デルタ－デルタ結線の変圧器[*3]
お問い合わせは今すぐ！
[*4]
製品仕様
事例番号843（File№01-1319）
三相複巻変圧器 屋内乾式自冷型
60Hz 18.7kVA 連続定格
一次側入力 F220-R200V 54A
二次側出力 R90-60-30V 120A
Δ／Δ結線
耐熱クラス（絶縁種別）Ｂ種
質量約150kg
デルタ－デルタ結線の変圧器[*3]
お問い合わせは今すぐ！
営業tel: 06-6392-9129 代表tel:
http://www.jibu.co.jp/ e-mail: info@jibu.co.jp
〒532-0033 大阪府大阪市淀川区新高5-16-17
[*4]
|
|
|
