欧米機器向け電源

投稿者: jibu 2011/08/05 11:00

 　欧米から優れた機械装置を導入される時、電源を確保するために昇圧変圧器がお役にたちます。

２２０Ｖ～２４０Ｖまで１０Ｖ刻みでタップを設けて、適正な電圧を選べます。

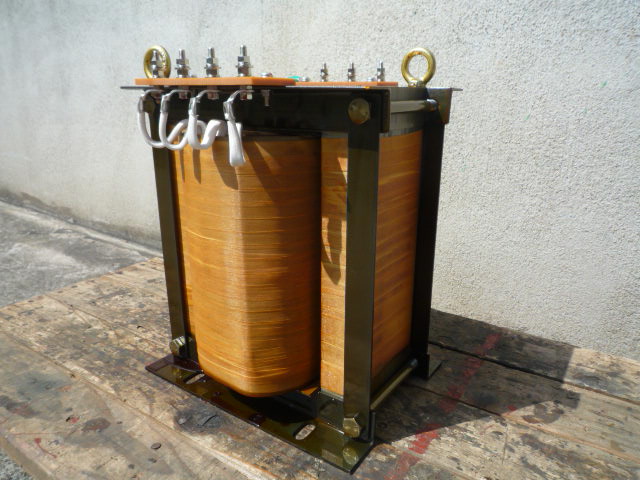

単相アップトランス
単相昇圧変圧器

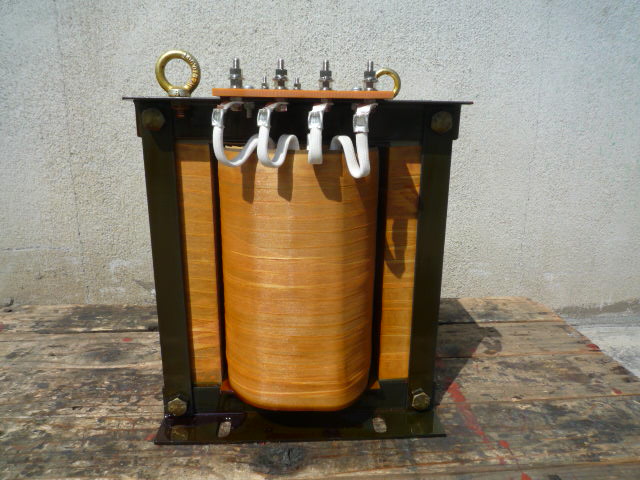

4本の接続端子から任意の電圧を選ぶ
単相　セルタイプの変圧器

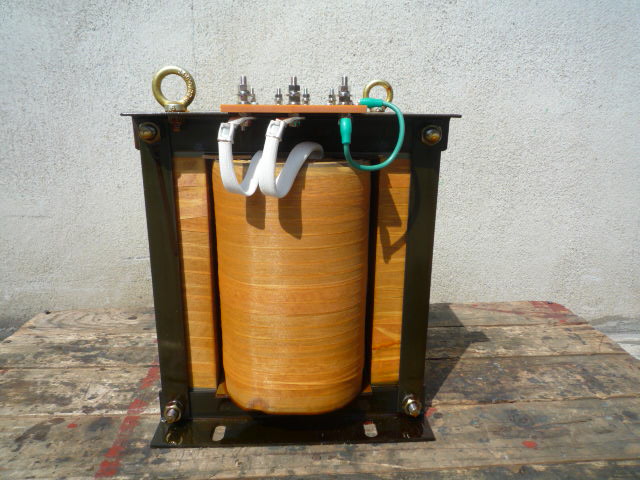

入力側２００Ｖから見たアップトランス
緑の線は、接地線で接地端子として使われます。

鉄心アースとも呼ばれ筺体接地や専用接地に接続されます。
接地は、意外と奥が深く筺体接地や接地専用端子へと接続されます。

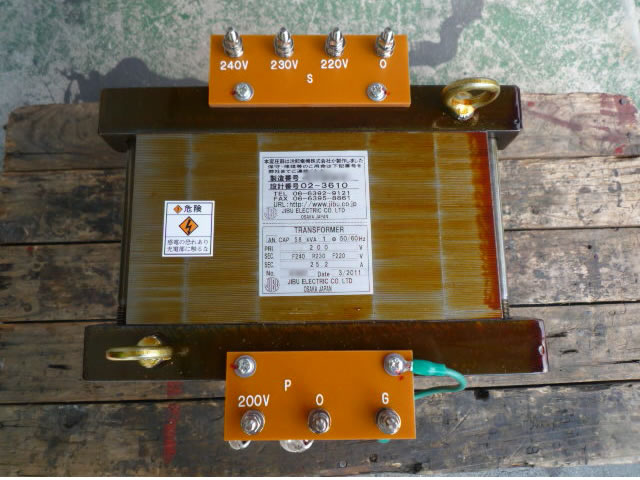

上から見た昇圧トランス
上から見たトランスの端子配列

製品仕様
事例番号840（File№02-3610）
単相複巻変圧器　屋内乾式自冷型　
50/60Hz　5.8kVA　連続定格
一次側入力  200V　29A
二次側出力 Ｆ240V Ｒ230V Ｆ220V 25.2A
耐熱クラス（絶縁種別）Ｂ種
質量約60kg
一次鉄芯アース端子付き






欧米装置用昇圧変圧器[*1]
