タップで行う電圧調整

投稿者: jibu 2011/08/01 08:00

 　電気は使う場所によって±5~10%の電圧差が生じています。

電気で使う機械装置によっては、電圧差が大きいと誤動作の原因になりかねないため、電圧差を少なくする必要があります。
そんな時、変圧器に複数の出力電圧用タップを用意しておいて、現地の電圧に合せて任意でタップを選べるようにしておくことが出来ます。

タップで任意の電圧を選ぶ変圧器
±5%程度のタップを選定

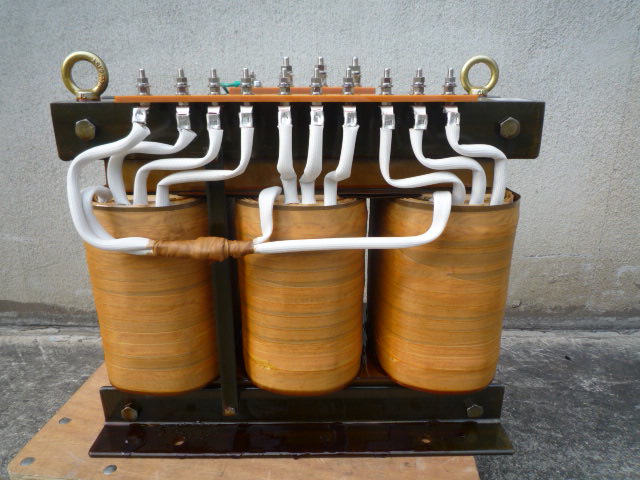

3相4線式3タップスター結線変圧器
3相4線式対応スター結線



鉄心接地用アース端子付き

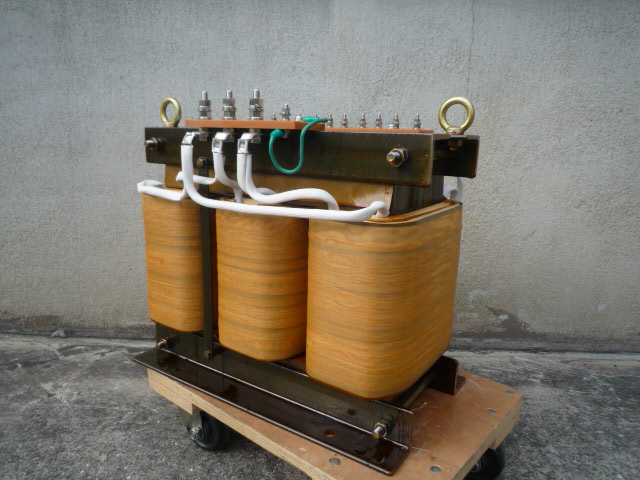

接地の種類もいくつかある変圧器
本体接地と鉄心アースなどがある変圧器

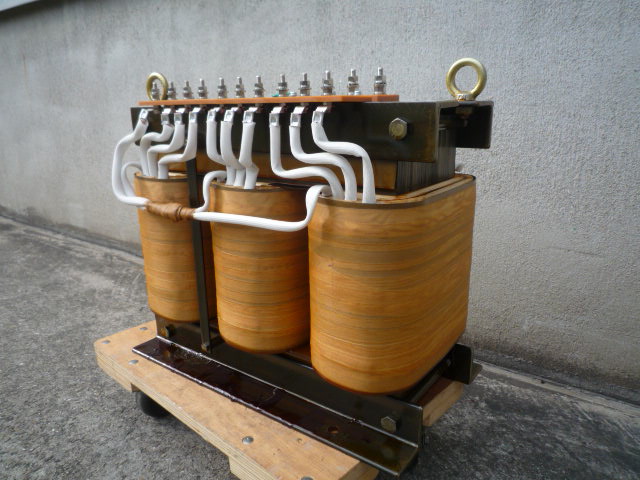

多タップ変圧器を上から俯瞰した図

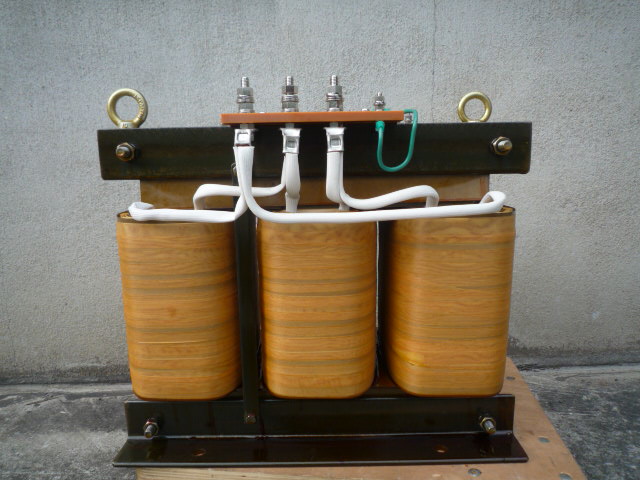

手前入力２００V　上部出力電圧を任意で選ぶ変圧器


製品仕様
事例番号838（File№01-1331）
三相複巻変圧器　屋内乾式自冷型　50/60Hz　17.4kVA　連続定格
一次デルタ・二次スターニュートラル付き結線一次側入力　 200V　50.2A
二次側出力 Ｆ415Ｖ Ｒ400Ｖ Ｆ380V 25.1A
耐熱クラス（絶縁種別）Ｂ種
質量約140kg
一次鉄芯アース端子付き



任意で電圧を選べるようにした変圧器[*1]
