液晶製造設備
投稿者: jibu 2011/07/28 17:00
半導体や液晶を製造する設備は、ラインを組んで行われます。
複数の機械を連動（連携）して動かすために、製造ラインの長さは三十～五十メートルに及ぶことがあるという。
ちなみに鋼板製造ラインは数百メートルになるそうだ。
当然、設備投資金額も莫大なものになり、数千万円から数十億円になる。設備の償却という点においては、永く使う必要が出てくるのと同時に、永く使えることが求められます。
そんな背景から、ライン設備はメンテナンスを定期的に行い、消耗品の交換や修理をします。
償却の終わっていないものやまだ十分に使える設備は、中古市場に出回り、また新たなラインに組み込まれる。
中古品の需要は、それこそ世界中にあり、それぞれの使う国にあったラインに組み替えられます。
そんな時にも、変圧器がお役に立っています。
(2).jpg)
液晶製造ライン用電源トランス
.JPG)

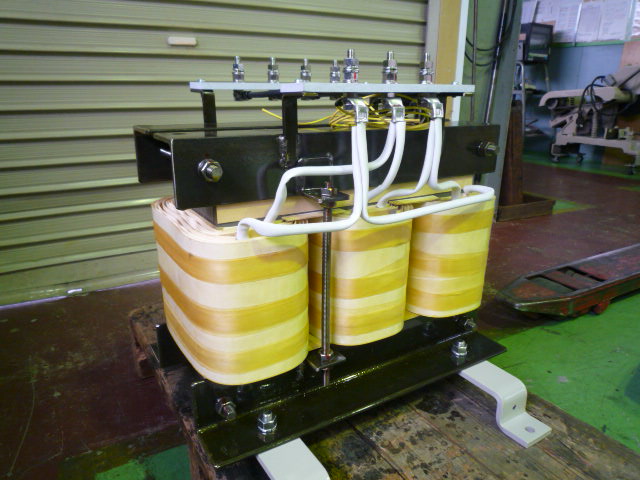

1次側２００V入力Δ結線変圧器
.JPG)

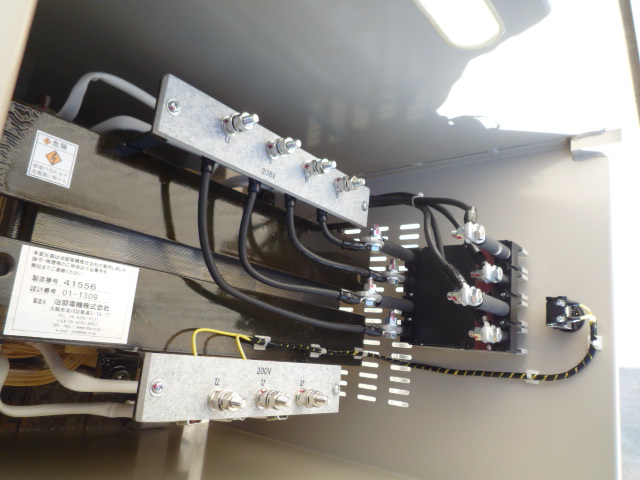

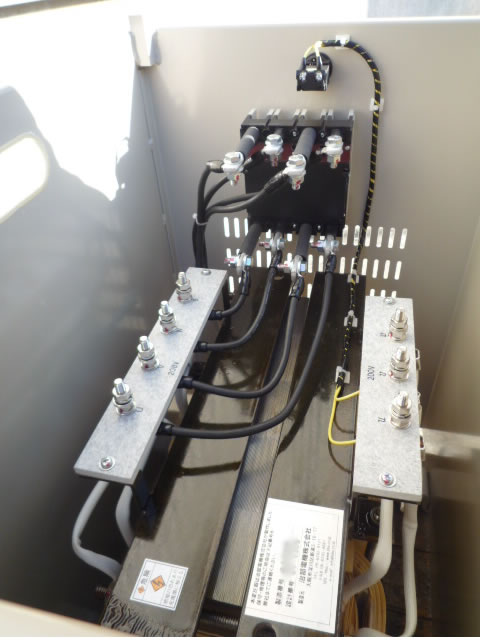

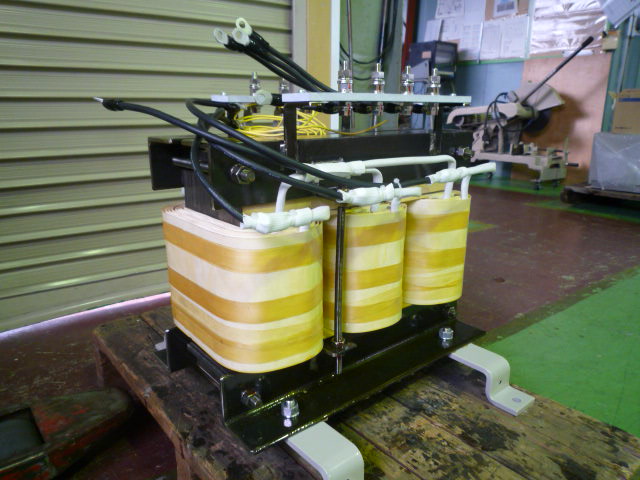

2次側Ｙ結線変圧器 ブレーカー接続前の絵
(1).jpg)
.jpg)

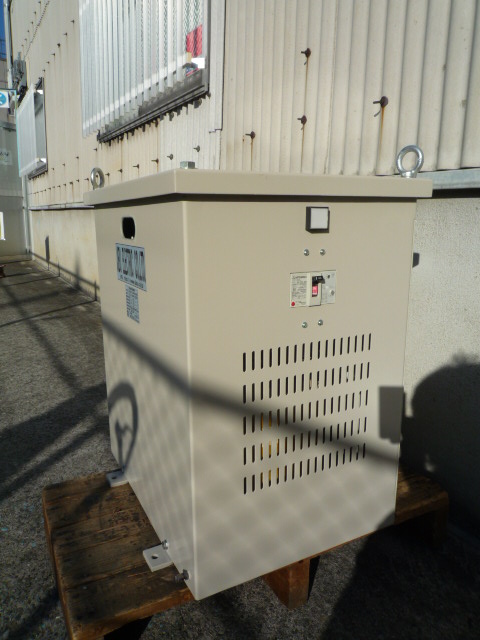

屋内用ブレーカー付き変圧器 液晶製造装置用
.jpg)
(1).jpg)

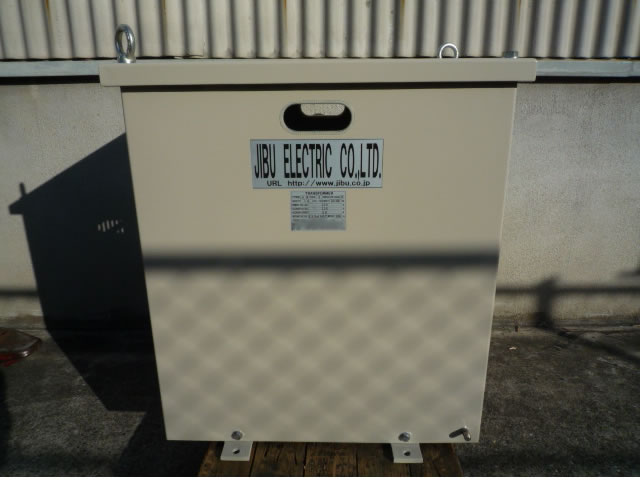

液晶装置用電源変圧器
.JPG)
(1).jpg)
(2).jpg)
[*4]
複数の機械を連動（連携）して動かすために、製造ラインの長さは三十～五十メートルに及ぶことがあるという。
ちなみに鋼板製造ラインは数百メートルになるそうだ。
当然、設備投資金額も莫大なものになり、数千万円から数十億円になる。設備の償却という点においては、永く使う必要が出てくるのと同時に、永く使えることが求められます。
そんな背景から、ライン設備はメンテナンスを定期的に行い、消耗品の交換や修理をします。
償却の終わっていないものやまだ十分に使える設備は、中古市場に出回り、また新たなラインに組み込まれる。
中古品の需要は、それこそ世界中にあり、それぞれの使う国にあったラインに組み替えられます。
そんな時にも、変圧器がお役に立っています。
液晶製造ライン用電源トランス
1次側２００V入力Δ結線変圧器
2次側Ｙ結線変圧器 ブレーカー接続前の絵
屋内用ブレーカー付き変圧器 液晶製造装置用
液晶装置用電源変圧器

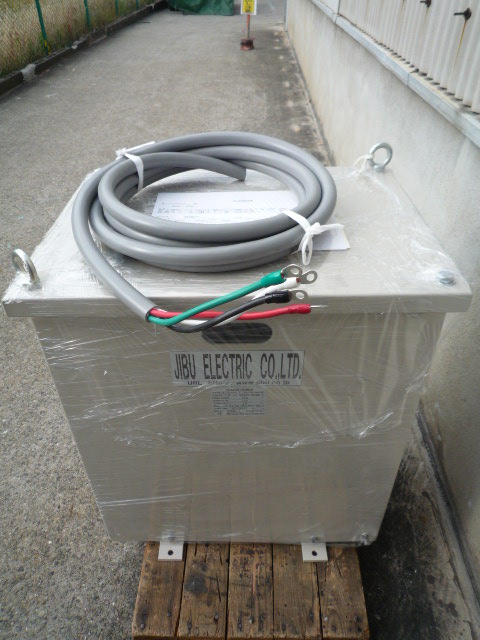

変圧器の付属品接続ケーブル付き
製品仕様
事例番号836（File№01-1309）
三相複巻変圧器 屋内乾式自冷型
50/60Hz 18kVA 連続定格
一次側デルタ・二次スター結線 中性点付
一次側入力 200V 52A
二次側出力 208V 50A
耐熱クラス（絶縁種別）H種
質量約180kg
屋内ケース ＦＢ-Ｂ[*2]
塗装色５Ｙ７／１[*3] 一次側 パイロットランプ付
二次側 ELB付
付属ケーブル VCT 14sq×4C 5m
液晶用電源変圧器[*1]
海外からの液晶製造装置も変圧器で使えるようになり、国外へ持ち出して使うときにも、変圧器で使えるようにする。
お問い合わせは今すぐ！製品仕様
事例番号836（File№01-1309）
三相複巻変圧器 屋内乾式自冷型
50/60Hz 18kVA 連続定格
一次側デルタ・二次スター結線 中性点付
一次側入力 200V 52A
二次側出力 208V 50A
耐熱クラス（絶縁種別）H種
質量約180kg
屋内ケース ＦＢ-Ｂ[*2]
塗装色５Ｙ７／１[*3] 一次側 パイロットランプ付
二次側 ELB付
付属ケーブル VCT 14sq×4C 5m
液晶用電源変圧器[*1]
海外からの液晶製造装置も変圧器で使えるようになり、国外へ持ち出して使うときにも、変圧器で使えるようにする。
