産業用ロボット

投稿者: jibu 2011/07/26 13:00


 　毎年開催されるロボコン[*1] （ロボットコンテスト）は今や世界中の学生が競う競技となっている。

70年代に放映されたがんばれ！ロボコン　ではない





当時から比べると、格段に科学と技術の進歩がうかがえるのが、このロボコン（競技の方）だ。

今や産業界にも、なくてはならない技術として広くロボットは使われています。
そのもっとも、大きな市場として使われているのが自動車業界だ。

自動車だけに限らず、電機やエンジニヤリング業界でも益々活用されています。
そんな、ロボットを動かすのも変圧器で電気エネルギーを供給して使われています。

産業用ロボットに使う変圧器

産業用ロボットシステムに使う変圧器外観

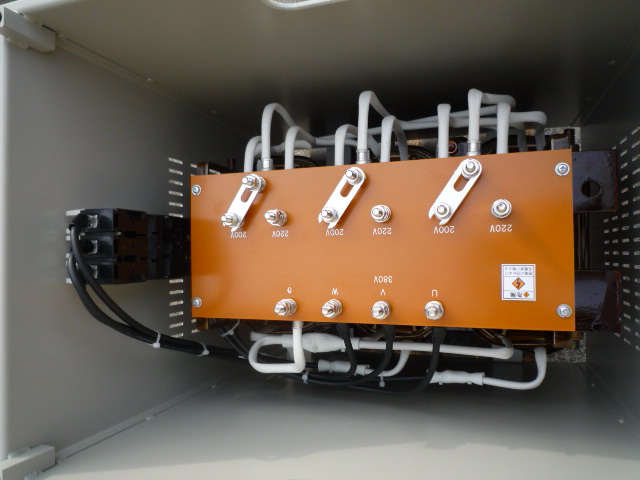

1次入力側タップ　

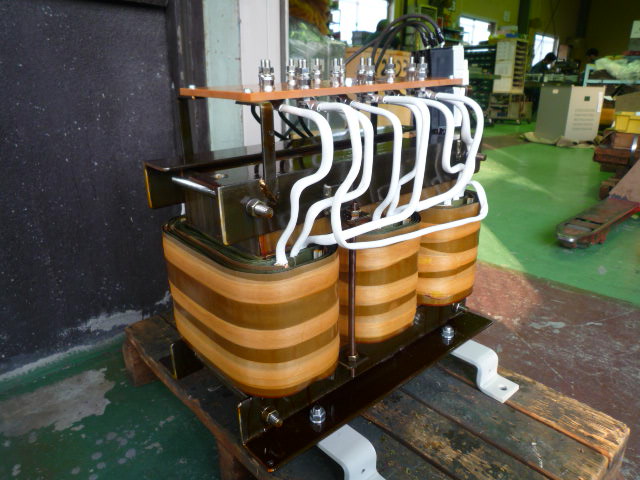

変圧器中身　入力側デルタ結線　

2次側ブレーカー取り付け　変圧器入出力接続部
手前３８０Ｖ出力部ブレーカー配線　変圧器中身

産業用ロボット向け変圧器正面外観
産業用ロボット向け変圧器



製品仕様
事例番号835（File№07-1132）
三相複巻変圧器　屋内乾式自冷型　
50/60Hz　容量30kVA　連続定格
一次デルタ・二次スター結線　中性点付
一次側入力　F220-R200V　86.6A
二次側出力　380V　45.6A
一次側　コネクター付　二次側　ＮＦＢ付
耐熱クラス（絶縁種別）B種
質量約240kg
屋内ケースＦＢ-Ｂ[*3] 　塗装色５Y７／１
[*4]


産業用ロボット駆動用電源変圧器

溶接ロボットの電源部として採用されています。





[*2]
