正弦波

投稿者: jibu 2011/07/22 08:00

 　変圧器は、交流電力の電圧や電流を変換する機器です。

交流電力とは、プラスとマイナスの極性を正しく行きかうエネルギーの波です。
交流に対して、直流という電気があります。これは、電池やバッテリーに用いられる片極（＋か－）の電力です。

この2つの電力を、正しく使うこと、より効率的に使うことが省エネや節電につながる技術です。
具体的にはスイッチングという技術があり、直流のＯＮとＯＦＦを高速で繰り返すことで電気の波を任意でつくりだす技術です。

この様な技術を使って、直流から模擬交流正弦波をつくりだすことができます。
正弦波だからトランスが使えるということです。

交流正弦波で使うのが正しい変圧器の使い方

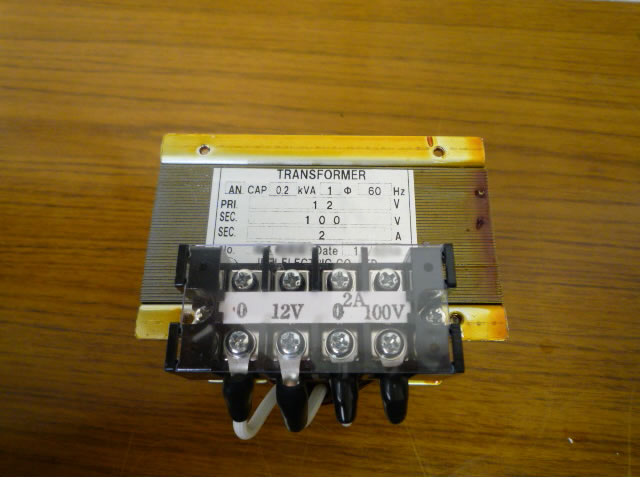

ＡＣ１２ＶからＡＣ１００にする変圧器

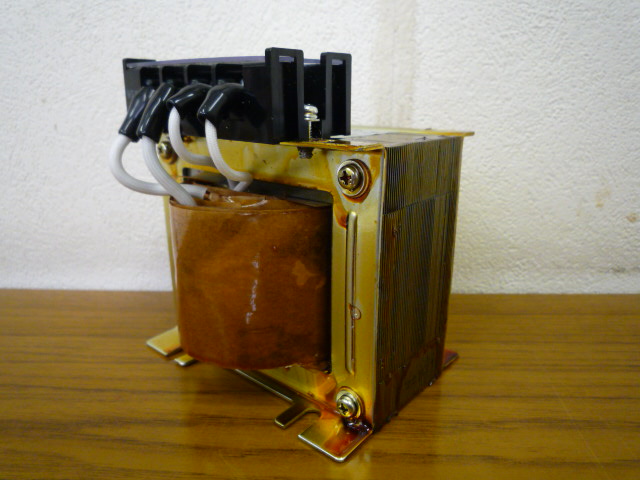

昇圧トランス　ＤＣスイッチング変換してACへそして昇圧
スイッチングして交流にした電力を昇圧する

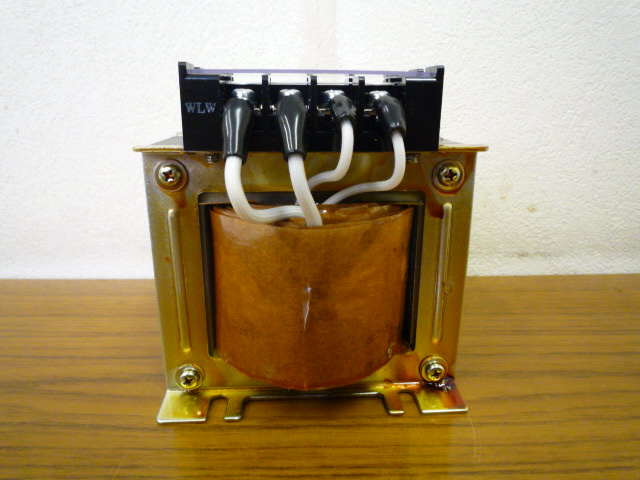

変圧器正面
正面から対峙すると１００V側が中側に巻線せれている。

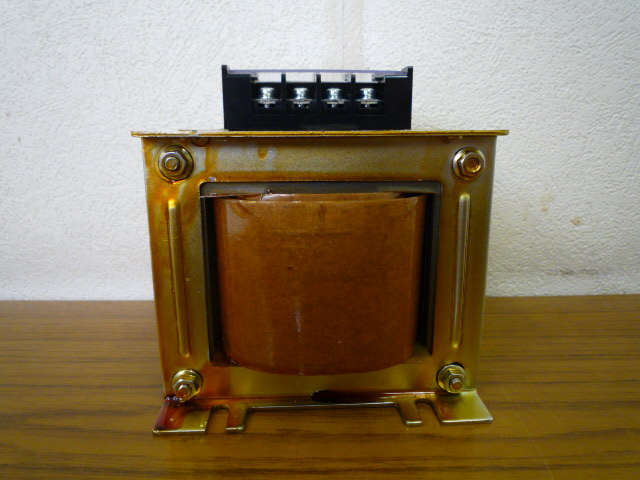

背面側　トランスの裏側



製品仕様
事例番号833（File№02-3580）
単相複巻変圧器　屋内乾式自冷型　
60Hz　200VA　連続定格
一次側入力　12V　
二次側出力　100V　2A
耐熱クラス（絶縁種別）A種
質量約3.3kg　ハモニカ端子


昇圧トランス[*1]
