質量と体積の減衰比
投稿者: jibu 2011/07/01 11:00
物質には質量があり大きさを表す体積がある。
質量（重量）や大きさを比較することで、小型化するメリットの理解を促す。
変圧器の場合を大きく分けて2種類の巻型（巻線方式による仕様）がある。
それが、複巻と単巻だ。
複巻は、2種類からの巻線から構成されていて、必然的に絶縁されている。これが電磁誘導と呼ばれる磁気製品の最大の特長だ。
一方、単巻は1次2次巻線が共通しているため、絶縁できないが小型軽量化が可能である。
それぞれの特長と、使用する環境や電圧などの仕様から適正な変圧器を設定する。
比較すると、例えば、単相変圧器１ｋＶＡ ２００Ｖ／１００Ｖの場合
質量[ｋｇ] 体積[Ｌ]
複巻 13.8 425
単巻 8.0 306
と大きな違いが出る。
この様に、分かりやすくしようと思っているが、かえって分からなくなる現象が起こる場合もある。
要は、イメージできるかどうかだ。
(4).jpg)

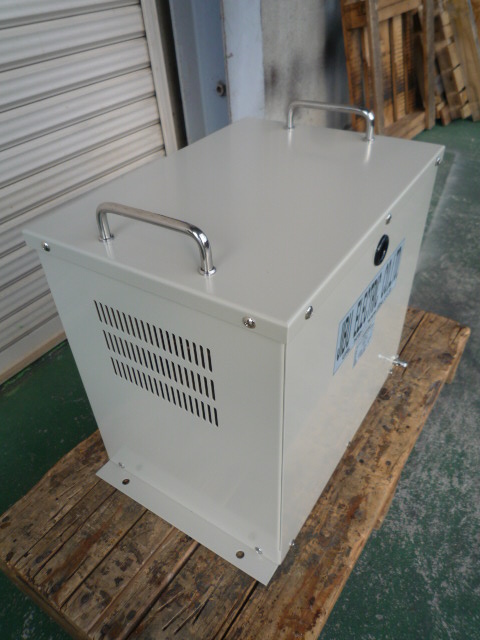

3相単巻変圧器外観
(2).jpg)

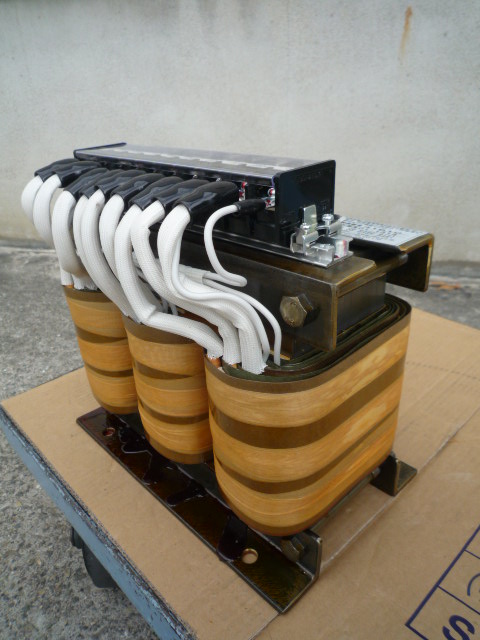

中身
.JPG)
(1).jpg)

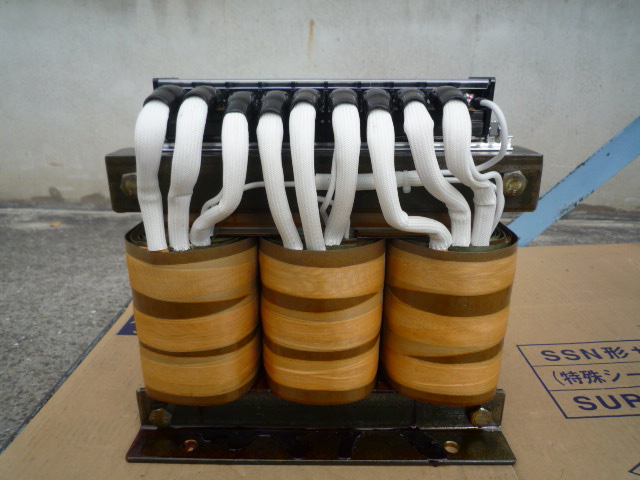

単巻変圧器 正面中身
(2).jpg)

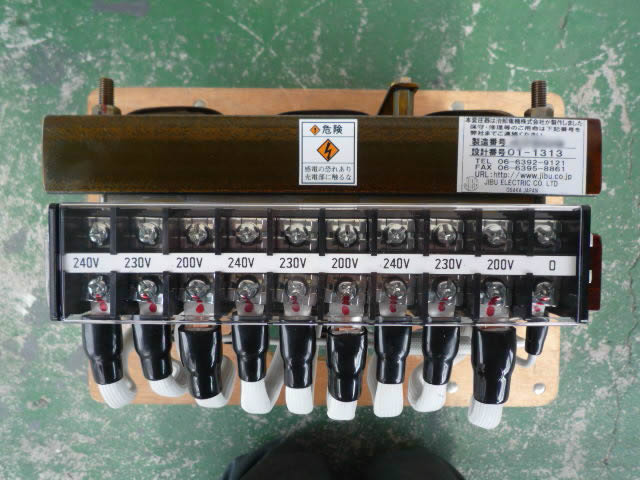

中身上部から見た絵
.JPG)

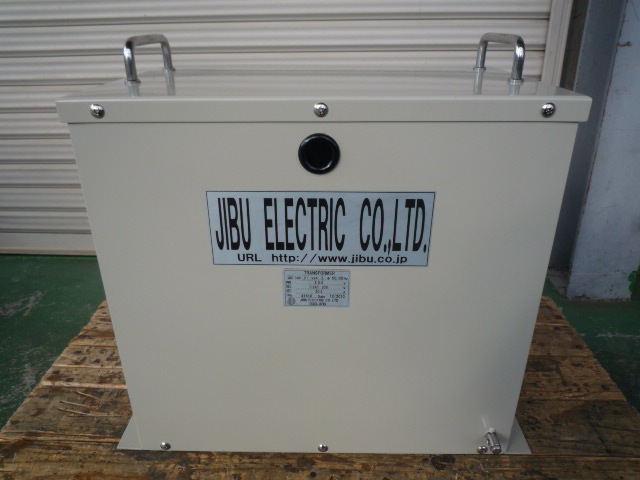

3相オートトランス
製品仕様
事例番号821（File №01-1314）
三相単巻変圧器（三相オートトランス）
屋内乾式自冷型 50／60Hz
21kVA 連続定格
一次側入力 200V 60.6A
二次側出力 R240-230V 50.5A
ブロック端子付
耐熱クラス（絶縁種別）B種
屋内ケース入りPBT-C[*2]
塗装色５Ｙ７／１
[*3] 質量約58kg
3相単巻変圧器
