小型化提案

投稿者: jibu 2011/06/30 10:00

 　小型化によるメリットは沢山あります。小型化によるメリットを変圧器でも提供しています。

ご要望は３相２００Vから２４０，２３０Vに昇圧です。
また、変圧器による絶縁特性は不要で、小型化をご要望でした。

そこで、３相の単巻変圧器をご提案しました。
小型化することは、材料低減や納期短縮が可能となりメリットは大きいです。
質量はおよそ１／３になり、大きさは１／２程度となりました。

3相単巻変圧器
屋内ケース入り変圧器

3相単巻トランス
中身の3相単巻変圧器

正面から見た3相単巻変圧器の配線
単巻変圧器の特長は、1次巻線と2次巻線を共有することで重複する部分を省略しているところにある。

簡単にいうと０－２００V間は共通の巻線として用い２００－２４０V間のみ実容量の電流負担分の巻線容量が必要ということである。
つまり、１次と２次電圧の電位差が少ないほどメリットがある。

3相単巻変圧器　中身　上部からの外観

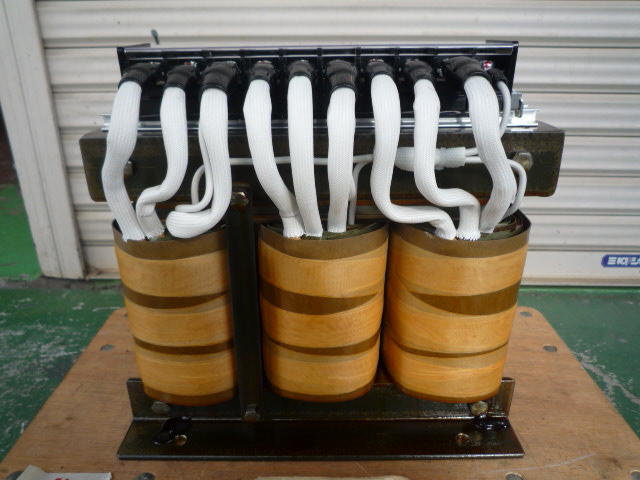

単巻変圧器の中味

3相単巻変圧器外観　正面
三相単巻変圧器　外観正面


製品仕様
事例番号820（File№01-1313）
三相単巻変圧器（三相オートトランス）　
屋内乾式自冷型　50／60Hz　
15kVA　連続定格　
一次側入力　　200V　　　 43.3A
二次側出力　　R240-230V   36.1A
ブロック端子付
耐熱クラス（絶縁種別）B種　
屋内ケース入りPBT-B[*2] 　塗装色５Ｙ７／１
[*3] 質量約46kg　
