再オーダー

投稿者: jibu 2011/06/28 08:00

 　　長くその仕事をしていると、同じ注文が月日を超えて再び入ることもある。

そんな事例もあるため、図面管理（文書管理）には規定を設けています。
ＩＳＯ９００１認証プロセスでも、文書管理が規定が必要とされています。
その効果は、過去の履歴を追うのに非常に役に立つ取り組みです。

モーター負荷用電源変圧器
モーター負荷を使うための電源です。



デルタ結線　200V
２００V側　デルタ結線側から見た中身

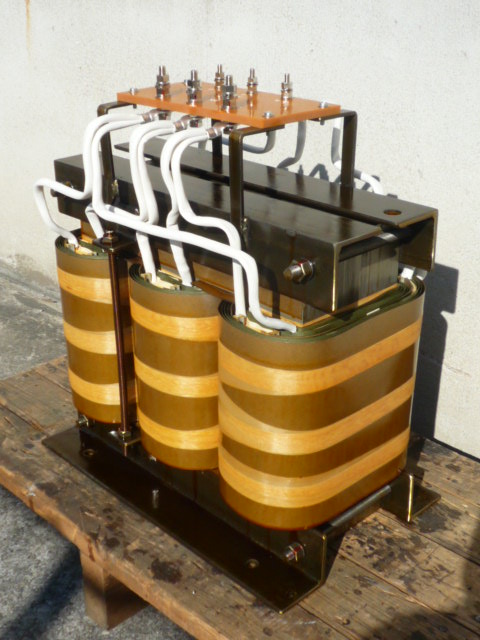

2次側２００Ｖデルタ配線
2次側　２００Ｖ　デルタ結線

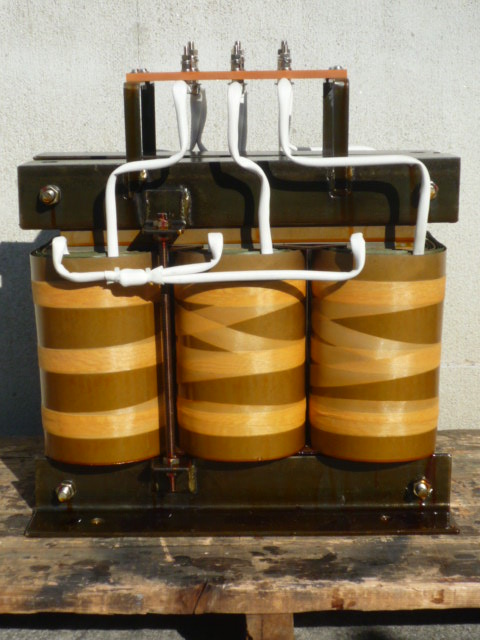

1次入力側３８０Ｖ　スター結線
1次側３８０Ｖスター結線　

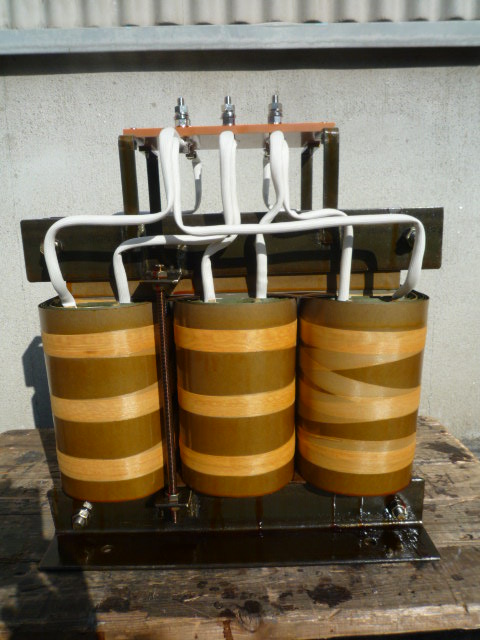

スター結線　３８０Ｖ側
 ３８０V側　Ｙ（スター）結線

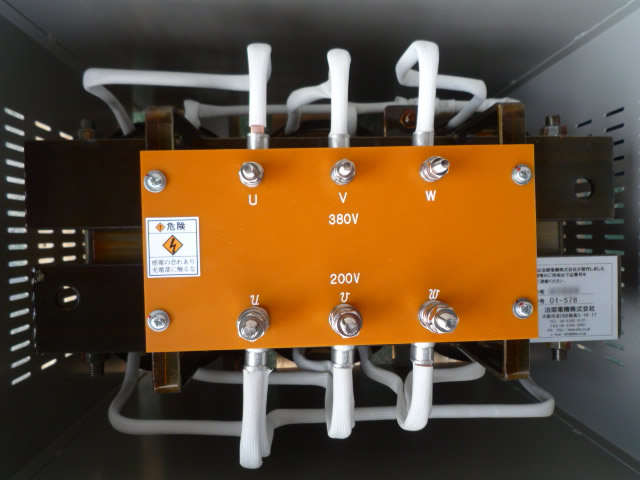

変圧器接続板　３８０Ｖ/２００Ｖ
変圧器の接続端子板　３８０Ｖ／２００Ｖ

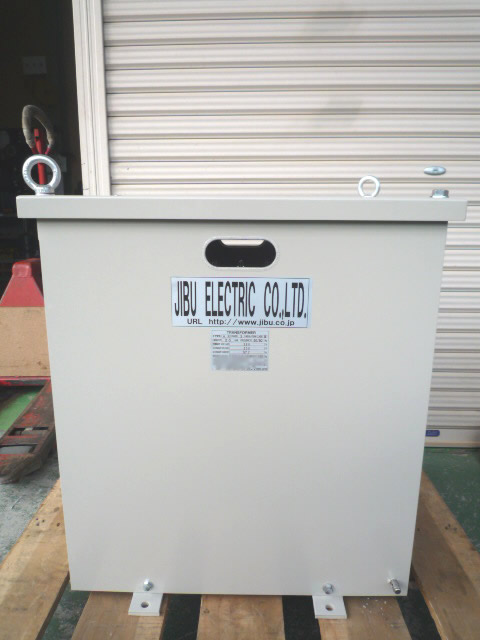

屋内用変圧器外観　

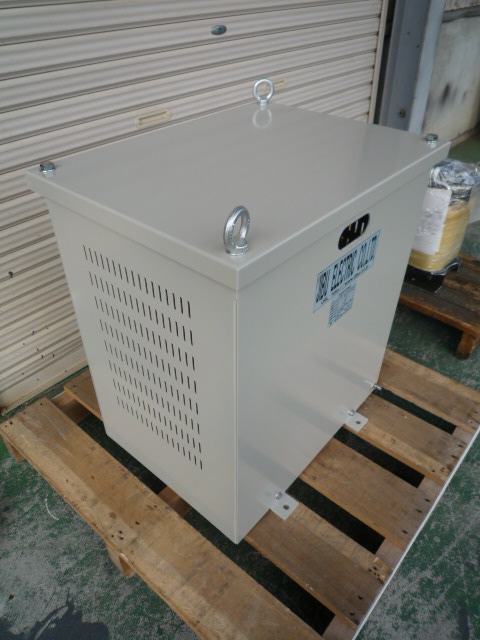

屋内用ケース入り変圧器


製品仕様
事例番号818（File №01-578）
三相複巻変圧器　屋内乾式自冷型　50／60Hz　
20kVA　連続定格　Y-Δ
一次側入力　　380V　30.3A
二次側出力　　200V　57.7A
耐熱クラス（絶縁種別）B種　
屋内ケースＦＢ-Ｂ
[*2] 質量約190kg




再オーダーが来る変圧器[*1]
