サイリスタとトランス

投稿者: jibu 2011/06/24 08:00

 　サイリスタ(Thyristor）とは、3端子からなる半導体素子で、SCR（Silicon Controlled Rectifier: シリコン制御整流子）とも呼ばれる。

このサイリスタと変圧器を用いてよく使われれのが電気炉である。ヒーターが負荷側で構成されている回路で電気制御をサイリスタで行うことで、温度調整が可能となる。通電時間を調整することで温度を任意の制御状態にすることができる。

このとき、サイリスタと変圧器の組み合わせで注意が必要なのは、サイリスタによる偏磁の影響を受けるために変圧器の鉄心磁束を抑制することが求められる。

サイリスタ制御対応電源変圧器
サイリスタ制御対応変圧器
外装充電部に保護カバー付き

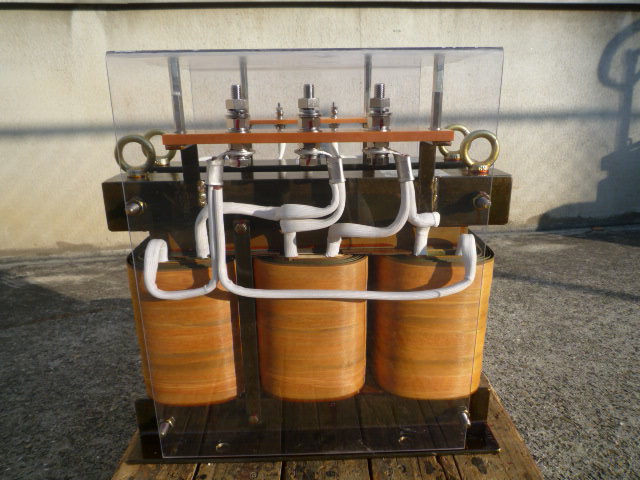

入力側スター（Ｙ）結線トランス
入力側２００V　スター結線　

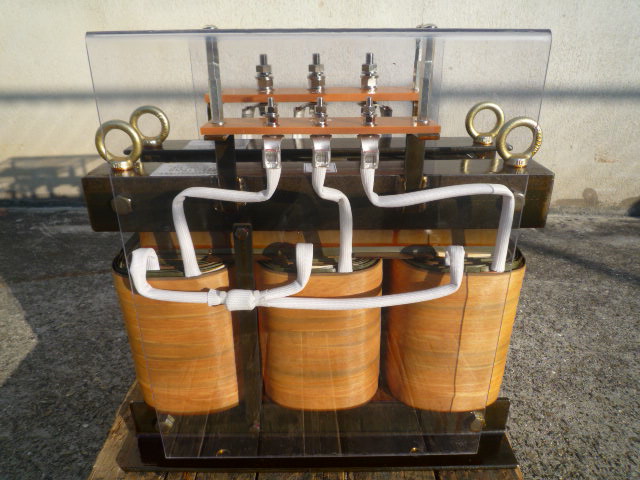

出力側デルタ（Δ）結線トランス
出力側５０V　デルタ結線トランス　

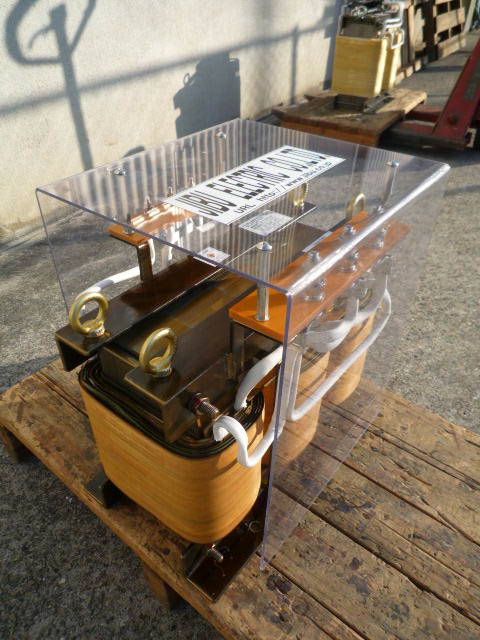

上部保護カバーが付いた変圧器

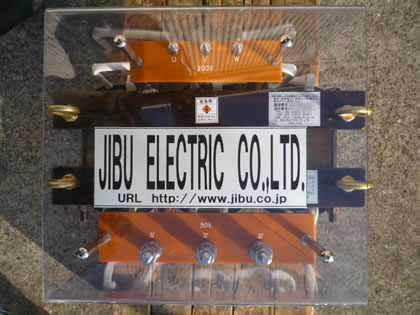

上部保護カバー

製品仕様
事例番号816（File №01-1310）
三相複巻変圧器　屋内乾式自冷型　
50／60Hz　10kVA　連続定格　Y-Δ
一次側入力　　200V　28.9A
二次側出力　　 50V　 115A
耐熱クラス（絶縁種別）B種
質量約110kg
磁束密度　11500G（1.15Ｔ）以下指定
負荷：10kWヒーター（入力はSCRにて制御）


サイリスタ制御用電源トランス[*1]
