380Vから２００Ｖに下げる変圧器

投稿者: jibu 2011/05/18 08:00


　３相３８０Ｖから２００Ｖに下げる変圧器があります。
４００Ｖ級の電圧のときの注意点は、３相３線(表記例：3P3W)や３相４線(3P4W)の使い方の違いをしっかりと確かめることです。
絶縁方式の違いや使い方の違いが国によってそれぞれにあり（規格の違いも含む）、電気回路上の注意点として挙げられます。

今回は3相4線式入力380Vでご注文でした。

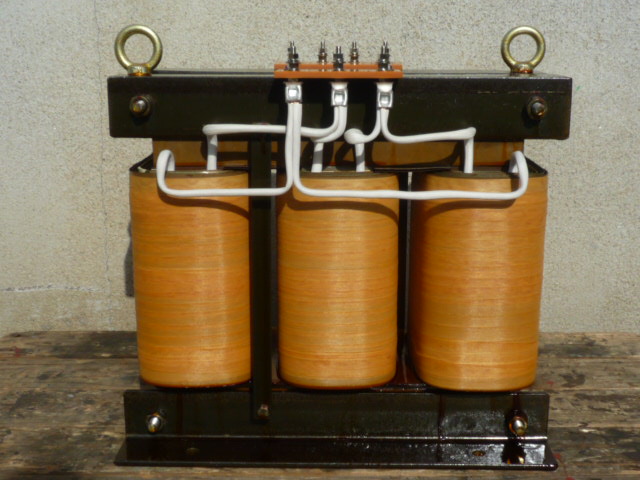

入力３８０Vスター結線　3相4線式のトランス
入力３８０V3相4線　Ｙ（スター）結線トランス

中性点出力端子付き変圧器
中性点端子付き変圧器

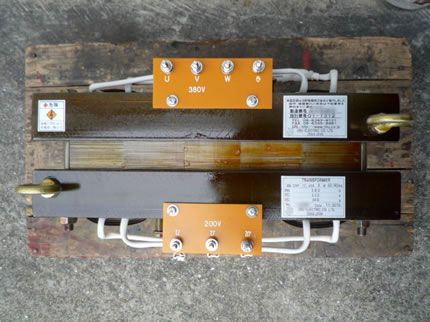

手前出力２００Ｖ　上部入力３８０Ｖ　トランス
入出力接続端子　上部入力３８０Ｖ4線　下部出力２００Ｖ3線

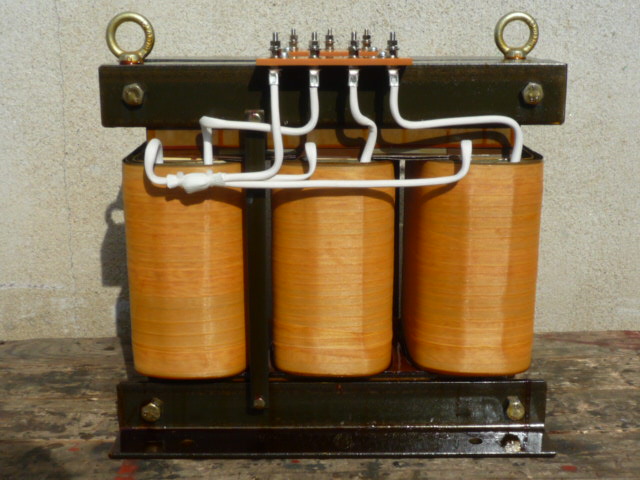

デルタ結線トランス
出力側デルタ結線　２００Ｖ3線


２００Ｖデルタ結線トランス
電源盤に収納される降圧変圧器（ダウントランス）


製品仕様
事例番号810（File №01-1312）
三相複巻変圧器　屋内乾式自冷型
50／60Hz　10kVA　連続定格
Y-Δ　一次側中性点付
一次側入力　380V　15.2A　
二次側出力　200V　28.9A　
耐熱クラス（絶縁種別）B種　
質量約95kg-



中国で使われるダウントランス[*1]
