電気的に絶縁する

投稿者: jibu 2011/05/16 08:00


　電気的に絶縁するとは、電気回路的に導通がない状態のことをいう
つまり、電気は流れない状態を保つが、磁気的に繋げることで電気は遮断しないという考え方です。これが変圧器の大きな特徴の一つです。
磁気誘導という言葉で表しています。学術的には、電気磁気学や電磁気学という。

絶縁変圧器を使うことで、電気回路的には絶縁している（導通がない）状態をつくることが出来る。
電気的には、導通しているというのがミソ

3相絶縁変圧器
3相絶縁変圧器　屋内用キャスターケース入り

絶縁変圧器　中性点端子とシールド端子
入出力共に２００V　つまり２００V／２００V　

ケースに取り付けた絶縁変圧器
ケースに取り付けた絶縁変圧器

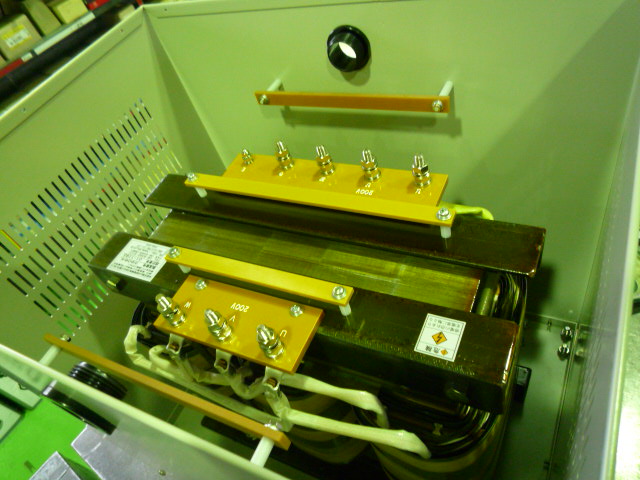

配線固定用支持板が付いている絶縁変圧器
配線支持板がついている

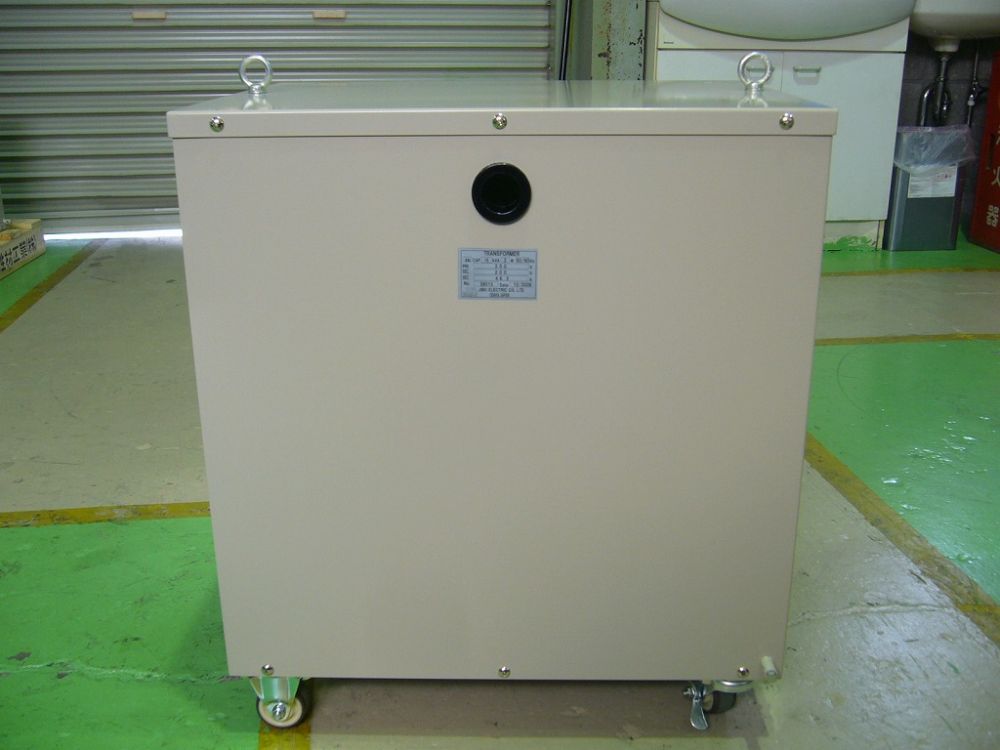

屋内ケース入り絶縁変圧器

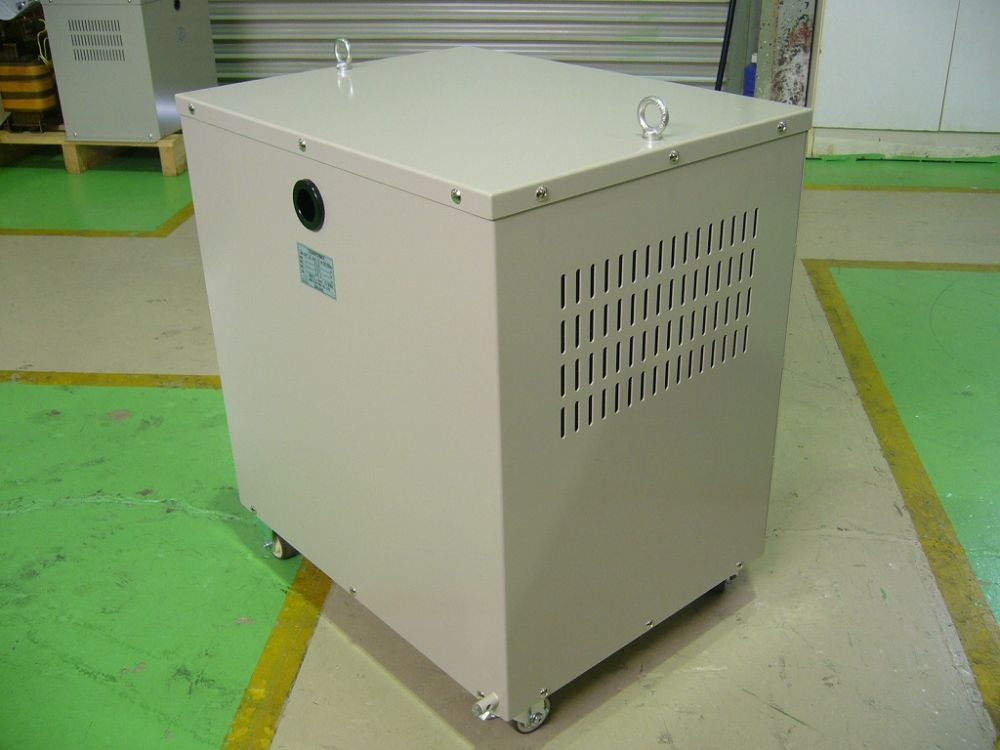

キャスター付き絶縁変圧器


製品仕様
事例番号808（File №01-1193）
三相複巻変圧器　屋内乾式自冷型
50／60Hz　16kVA　連続定格 Δ-Y
一次側入力　200V　46.2A
二次側出力　200V　46.2A　
耐熱クラス（絶縁種別）B種　
質量約145kg　　
屋内ケース入り・キャスター付き


２００V対２００Vの絶縁変圧器[*1]
