直並列2回路の変圧器を使う
投稿者: jibu 2011/05/14 08:00
変圧器の結線には様々なものがございます。
この結線を使いこなすことによって。便利に電気を使うことが可能となります。
ここでは、直並列2回路変圧器について、ご紹介しましょう。
.jpg)
端子はブロック端子
.jpg)
こちらも、同仕様の変圧器
外装が黒色仕上げ 端子ベーク板スタッド（ねじ式）端子
.jpg)

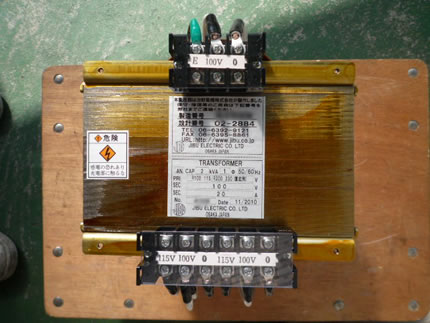

手前 2回路の接続を変えることで、使い方の幅が広がる
１００Vか１１５Vの並列
もしくは、１００V,115Vの直列接続にして２００V,２３０Vが可能となる。
直並列2回路は、1台の変圧器の回路が2回路からなっており、この2回路の結線を切り替えることで、電圧か電流を任意で選べます。（電圧か電流のいずれかを2倍にすることが出来る）
＊直並列については、事例623[*2] に二次側直並列の結線図を掲載していますので、ご参照下さい。
製品仕様
事例番号807（File №02-2884）
単相複巻変圧器 屋内乾式自冷型50／60Hz
2kVA 連続定格
一次側入力 230V R200V ／230V R200V（直並列）
二次側出力 100V 20A
耐熱クラス（絶縁種別）A種
質量約21.2kg
直並列2回路変圧器[*1]
