２万２千ボルト出力で製品試験

投稿者: jibu 2011/05/12 08:00


　メーカーでは、製品品質を確認するために様々な検査を行います。
電気機器の場合も、当然電気的な試験を行いますが、交流耐圧試験を行うときに使う、高電圧発生の試験用変圧器で２２ｋＶ出力を発生のご相談を頂きました。

試験用変圧器を盤に収納するために、様々な制約がありました。

試験用変圧器２２０００Ｖ発生
２２０００Ｖ発生試験用トランス

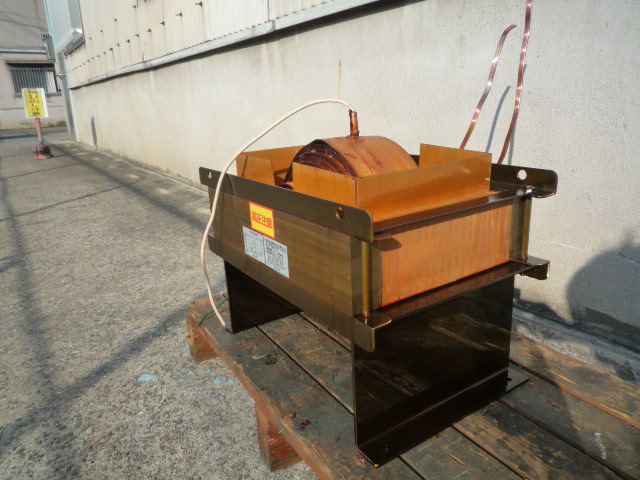

寝かせた配置としてたかせ制限をクリア

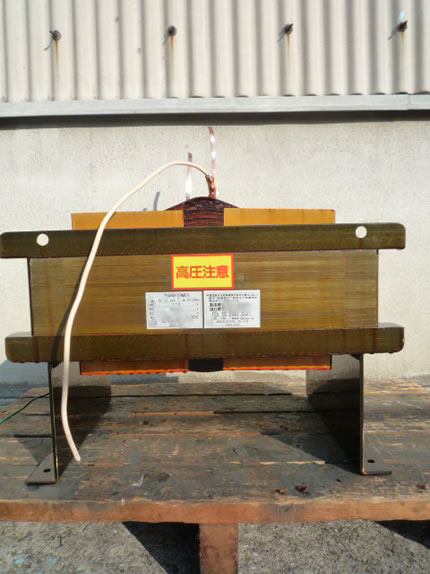

高圧発生は、高圧リード線にて出力

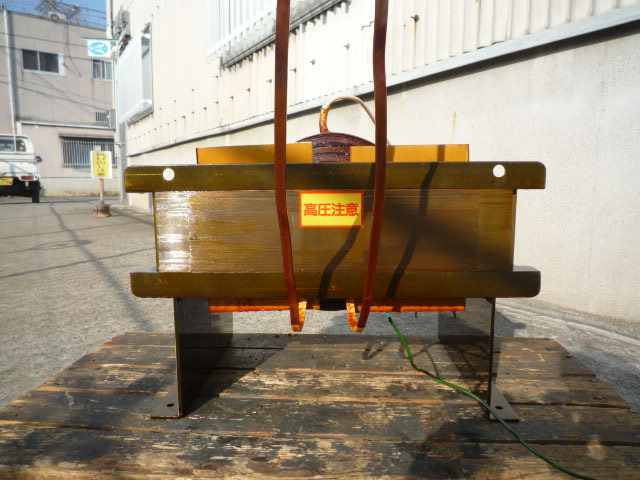

入力側低圧１１０Ｖ　出力一端接地端子ケーブル
低圧側入力ケーブルと高圧側一端接地ケーブル

時間定格30分　試験用変圧器
高圧発生部の沿面距離と冷却について考慮されました。

試験用変圧器　２２ｋＶ発生
２２ｋＶ発生　試験用変圧器



製品仕様
事例番号805　（File №02-2271）
単相複巻変圧器（一端接地型）　
屋内用乾式自冷型　50／60Hz　
3.3ｋＶＡ　30分定格　
一次側入力　　110V　　 30Ａ　
二次側出力　22000V　150mA　
一端接地　無負荷変圧誤差1％以内　　
電圧変動率1.5％以内
耐熱クラス（絶縁種別）A種　
質量約55kg
