ブレーカー付き電源変圧器

投稿者: jibu 2011/05/10 08:00


　電気を使って最もよく使われている動力といえばモートル（モーター）です。
モーターは電気エネルギーを力に変える機械です。
一方、モーターを動かすために最適な電気にするのが変圧器の役割です。

２００Vを４００Vに昇圧する変圧器
モーター駆動用電源変圧器

入力２００Vから出力４００Vアップトランスブレーカー付き

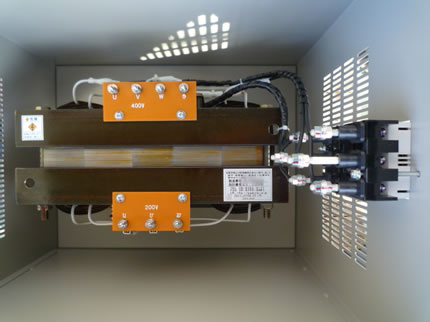

手前入力２００V　上部４００Vブレーカー付き　アップトランス

ステップアップトランス

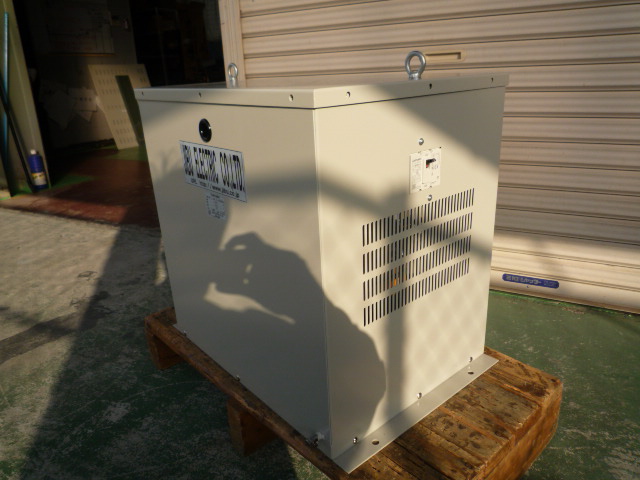

アップトランス外観

製品仕様
事例番号802　（File №01-1308）
三相複巻　屋内用乾式自冷型　50／60Hz　
7ｋVA　連続定格　Δ／Y　
一次側入力　200V　20.2Ａ　
二次側出力　400V　10.1Ａ　中性点付　
耐熱クラス（絶縁種別）B種
質量約95kg　
二次側NFB内蔵　NF30-CS　3P　15A
屋内ケース　5Y7/1[*2]



参考　Q&A034 ブレーカーの選定について[*3]




４００Vに昇圧するトランス[*1]
