200Vから400V中性点付き3相4線式アップトランス

投稿者: jibu 2011/05/09 08:00


　三相４００Vを使う場所が意外と多くなってきました。
大規模施設をはじめ、高層ビルなどでは比較的多く使われているように感じます。

通常の3相配電は２００Vなので４００Vに上げる変圧器のご用命です。
２００Vから４００Vへ　3相3線から3相4線式へ
3相4線式アップトランス

3相3線式２００V入力側
3相3線２００V 入力側端子　デルタ結線

3相4線式　４００V側端子とスター結線
出力側４００Vスター結線Ｎ端子付き　3相4線

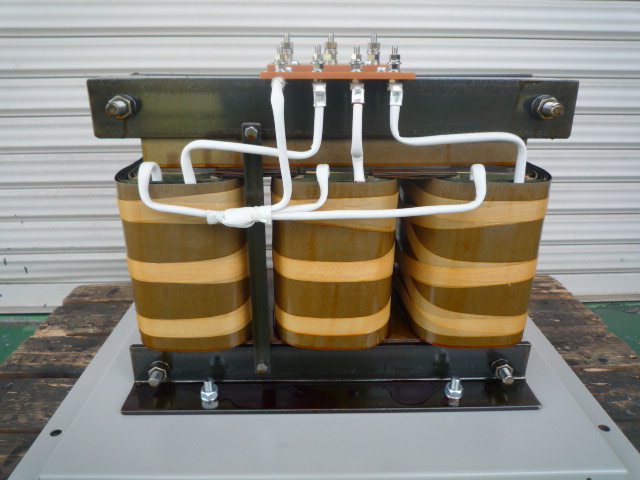

上部から見た端子板配置　手前入力側２００Ｖ　上部出力側４００Ｖ端子
変圧器の端子板配列　手前を低圧側から見て表記されます。
手前入力２００Ｖ　上部出力側４００Ｖ

変圧器をケースに入れた時の配置
４００Ｖ側Ｎ（中性点）接地は任意です。電気回路的にみて中性点を取ることで相間電圧を確保することがねらいです。（万が一の事故の時に人的被害の軽減が目的の一つ）

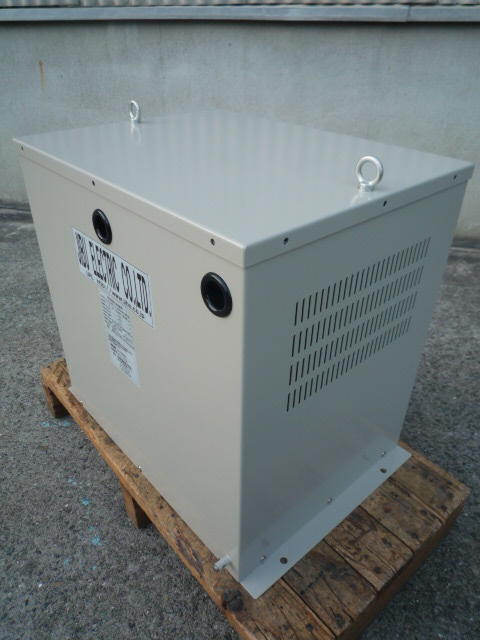

屋内用乾式ケース入り変圧器
屋内用アップトランス



製品仕様
事例番号802（File No01-1278）
３相　屋内用乾式自冷型  50/60Hz　
１５kVA　連続定格
一次側入力　２００Ｖ　４３．３Ａ
二次側出力　４００Ｖ　２１．７Ａ
Δ-Y結線中性点付
屋内ケース入り　ケース番号ＰＢＴ-Ｄ
[*2] 塗装色　５Ｙ　７／１[*3]
耐熱クラス（絶縁種別）B種
質量約１４５kg



ステップアップトランス[*1]
