アメリカ製２０８V対応電源トランス

投稿者: jibu 2011/05/02 10:00


　アメリカ合衆国では、工業用公称電圧は3種類あります。
いずれも3相4線で、２０８V、４６０V,４８０Vです。

今回は、3相4線２０８Vを使うために変圧器をご用命いただきました。

アメリカ製２０８V3相4線を使うためのトランス
3相4線２０８Vを使うためのトランスです。

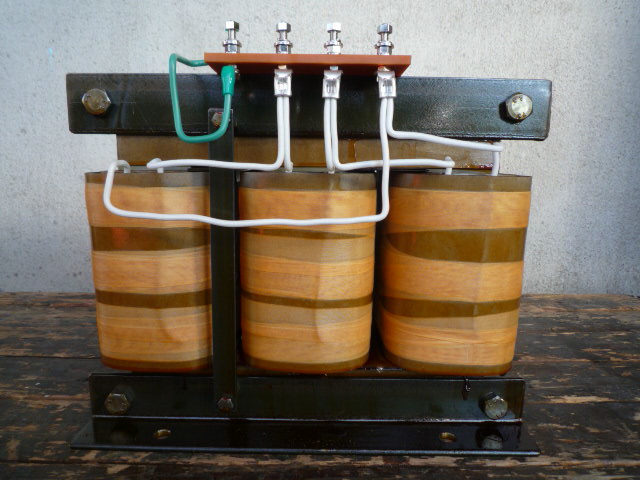

入力側　3相3線＋E（アース）２２０V　Δ結線トランス
入力側２２０V　3線＋アース線　デルタ結線のトランス

左側緑線が本体アース線　
3相3線＋本体アース端子を付けた変圧器

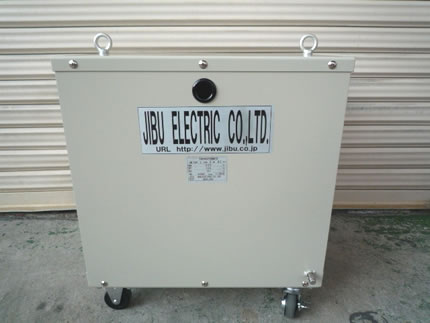

背面側のケース外観
入力２２０V　出力２０８V3相4線のトランス
左側キャスターは自在　右側は固定式

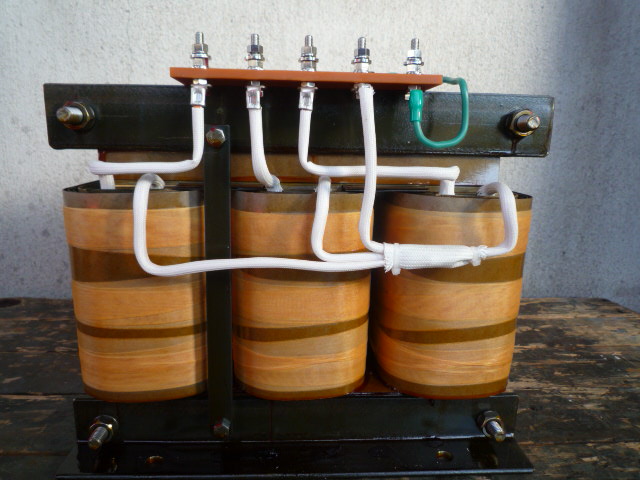

出力側２０８V3相4線＋本体接地線がついたトランス
3相4線　中性点端子に本体接地端子が付いているトランス

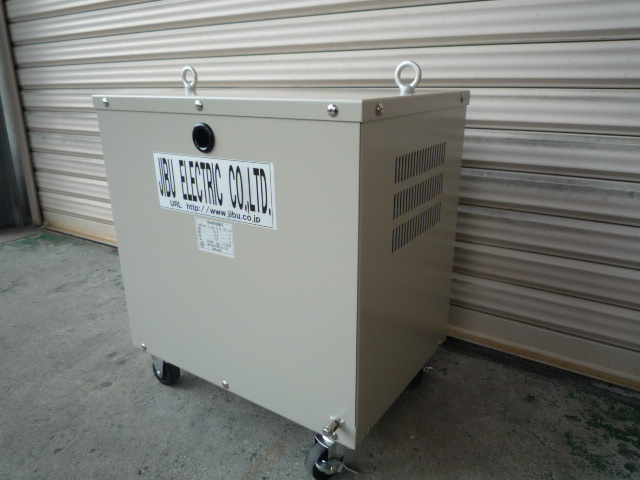

3相4線変圧器ケース正面
屋内ケース入り　右下にも接地端子が付いているトランス




製品仕様
事例番号799（File №01-1307）
三相複巻　屋内用乾式自冷型　60Hz　
6ｋＶＡ　連続定格　Δ／Ｙ　中性点付　
一次側入力　220V　15.7Ａ　
二次側出力　208V　16.7Ａ
屋内ケース入り　グロメット付　キャスター付塗装色　５Ｙ７／１
[*2] 耐熱クラス（絶縁種別）B種
質量約75kg



アメリカ製品対応変圧器[*1]
