ラグ端子

投稿者: jibu 2011/04/30 10:00


　小型トランスにおいて使われる端子の種類でラグ端子とい呼ばれるものがある。
はんだによる接続が主要である電子回路などによくつかわれる。

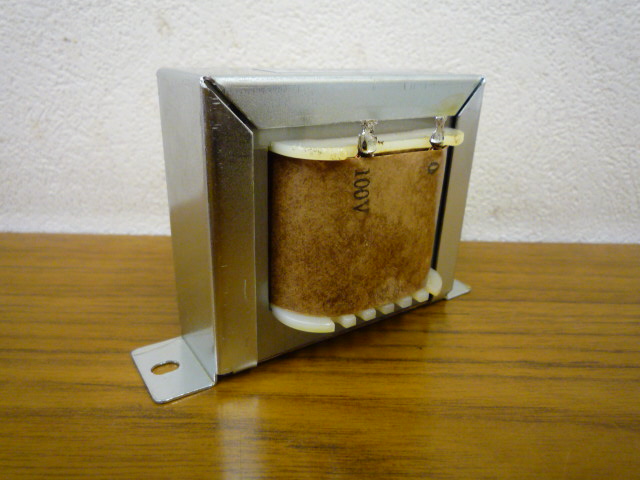

ラグ端子のトランス

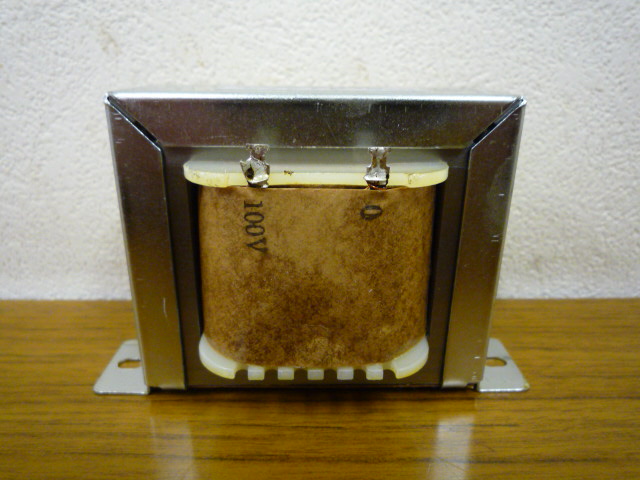

入力１００V側の端子
手のひらに乗るサイズ　のトランス

充電部接続ははんだ付けによる
端子にはんだによる接続を行うトランス　端子部の名称がラグ端子と呼ぶ

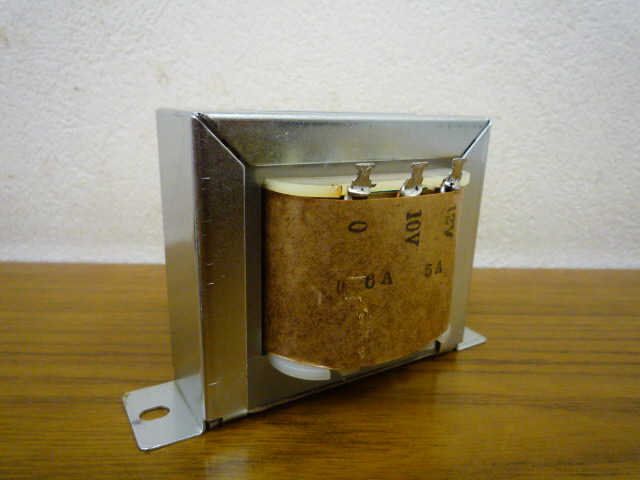

出力１２，１０Vのトランス
出力12V,10V側端子　小型トランス

０－１０V間は６A　１０－１２V間５A通電可能な変圧器
繰り返し間欠運転をするトランス

上部から見た外観　
前後にラグ端子が出ているトランス



製品仕様
事例番号798　（File №02-3567）
単相複巻　バンド・ラグ型
50／60Hz　60ＶＡ　
定格　3秒ON ／ 10秒OFF　
１次側入力　100Ｖ　0.6A
2 次側出力　  12V　R10V  6A
質量約1kg


制御回路に使われるトランス[*1]
