モートル駆動用電源４００Ｖから２００Ｖにするダウントランス

投稿者: jibu 2011/04/27 08:00


　モートル（モーター）は、電動回転機のことです。
回転力を利用することで、孔をあけたり、モノを動かしたり様々な仕事をしています。そんなモートルを動かすのも電気エネルギーを使って行われます。
機械を順調に動かすのも最適な電気の役割です。
モートルにあった電気を届けるのが変圧器の役割ます。

屋外用ダウントランス
屋外設置する４００Ｖから２００Ｖにするダウントランス

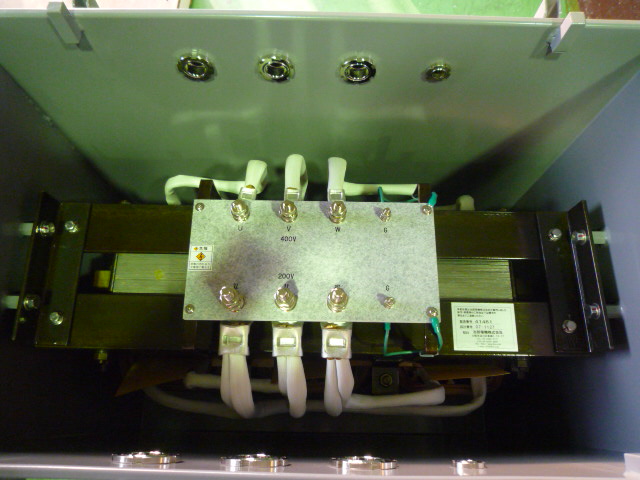

ダウントランス　内部接続端子部　
内部の接続端子部には、ケース側面の金属グランドからケーブルを引き込みます。グランドは、防水仕様になっており、ケーブルをパッキンで締め付けることで防水します。

ケーブル引き込みグランド

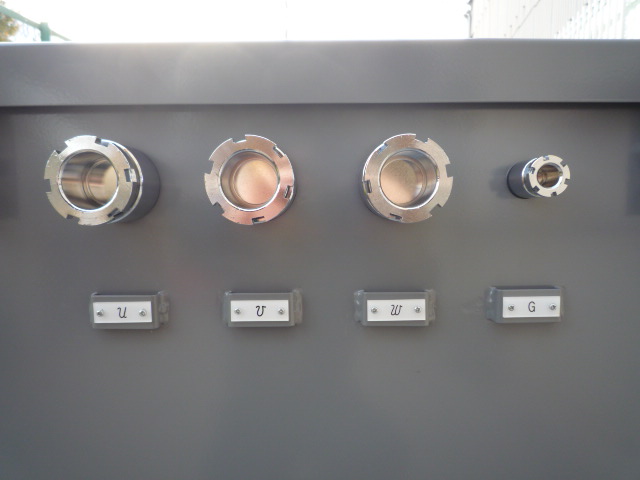

低圧側２００Ｖ引き込みグランド　マスクされているところにケーブルを通します。
サイズもいろいろ

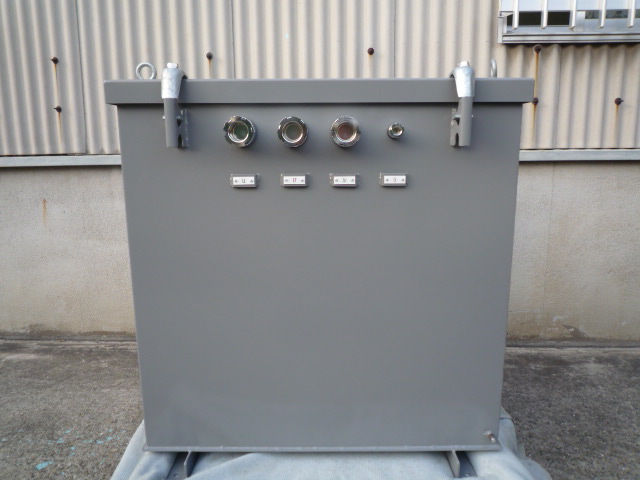

屋外用ダウントランス外観
両側面からの配線仕様となっている屋外用ダウントランス

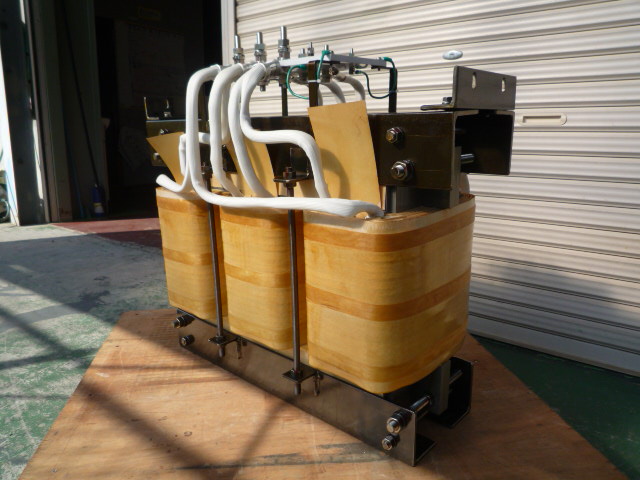

入力４００Ｖ側のスター結線　ダウントランス中身
４００Ｖ級配線　スター結線

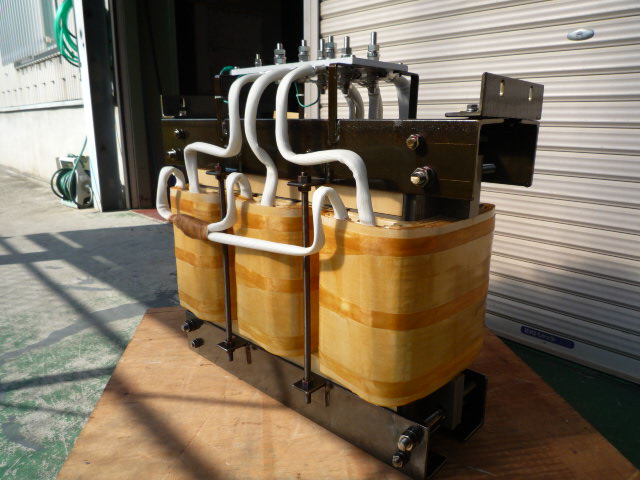

出力側２００Ｖデルタ結線トランス
２００Ｖ級デルタ結線

屋外設置降圧変圧器の銘板
変圧器銘板

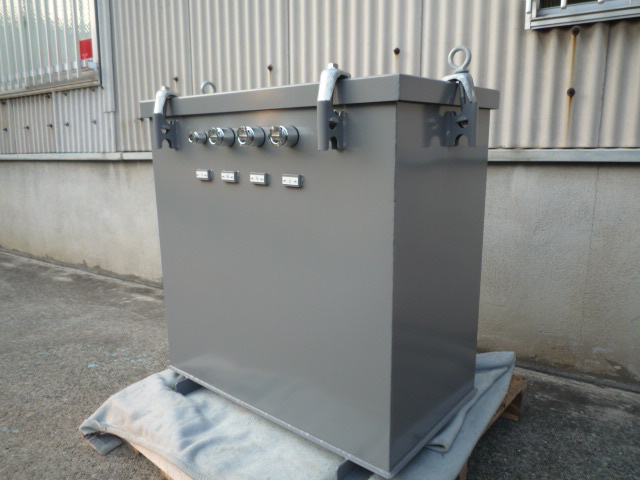

ステップダウントランス屋外設置対応
釣輪で釣り上げて移動する


製品仕様
事例番号796　（File №07-1127）
三相複巻　屋外用乾式自冷型　50／60Hz　
100ｋＶＡ　連続定格　　Ｙ-Δ結線
一次側入力　400Ｖ　144Ａ　　
二次側出力　200V    289A　　　
屋外ケース入り　塗装色：（N5[*2] ）IP-23[*3] 対応　
耐熱クラス（絶縁種別）Ｈ種　質量約570kg　



ダウントランス[*1]



本機は建設工事現場に使うため屋外設置仕様となっています。
