230V用電源変圧器

投稿者: jibu 2011/04/18 08:00


　ヨーロッパをはじめ、諸外国の電圧で最も多い単相電圧は２３０Vではないでしょうか
日本の電圧１００Vの2.3倍の電圧に使っていることとなります。
海外製品を日本で使う場合、動力3相２００Vから２線を取りだし、単相２３０Ｖに昇圧する変圧器をお使い頂いております。

２３０Ｖアップトランス
単相２３０Ｖ出力のアップトランス

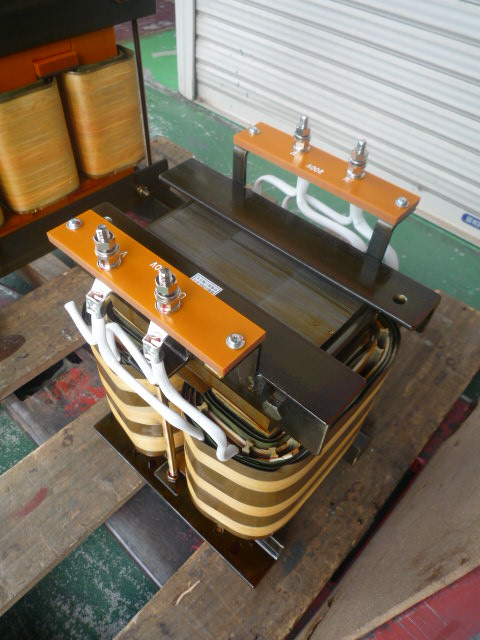

単相　２００Ｖから２３０Ｖへ昇圧する変圧器中身外観
単相２００Ｖから２３０Ｖ　アップトランス
複巻電源トランス


2コイル並列（パラ）接続
２３０Ｖ側結線

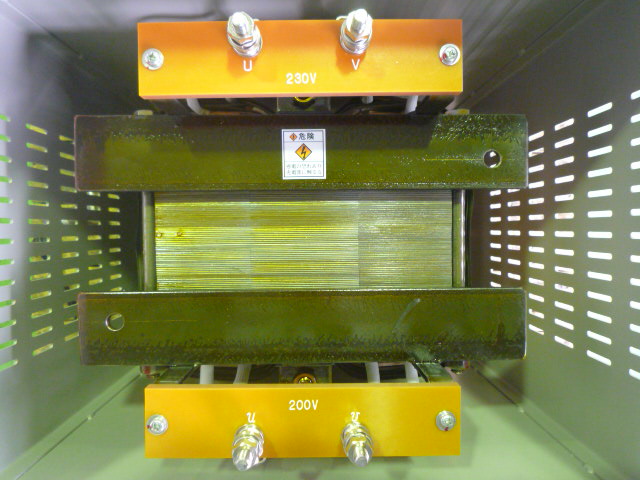

手前入力200Ｖ端子　上部出力２３０Ｖ端子
接続端子　手前入力２００Ｖ　上部出力２３０Ｖ

製品仕様
事例番号791　（File №02-3551）
単相複巻　屋内用乾式自冷型　
50／60Hz　15ｋＶＡ　連続定格　
一次側入力　200V　75Ａ
二次側出力　230V　65.2Ａ
屋内ケース入り（塗装色：5Y 7／1[*2] ）　
耐熱クラス（絶縁種別）Ｂ種
質量約125kg


２３０Ｖに昇圧する変圧器[*1]
