焼結用電気炉２００Vから１０５V 変圧器

投稿者: jibu 2011/04/15 08:00


　セラミック（陶器）や金属の焼入れは様々な所で行われています。
工業製品をはじめとして、製造物の品質面の強化や性能向上のために焼入れは必要不可欠な技術です。そんな焼入れを行うための電気炉用電源にも変圧器は使われています。

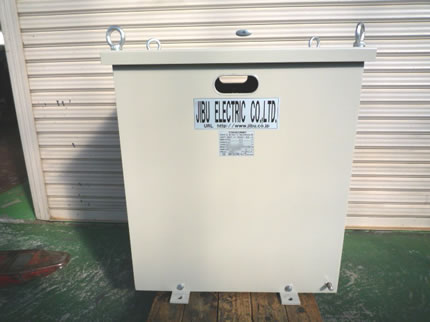

3相ダウントランス屋内用ケース入り
3相屋内ケース入りダウントランス

入力200Vスター結線

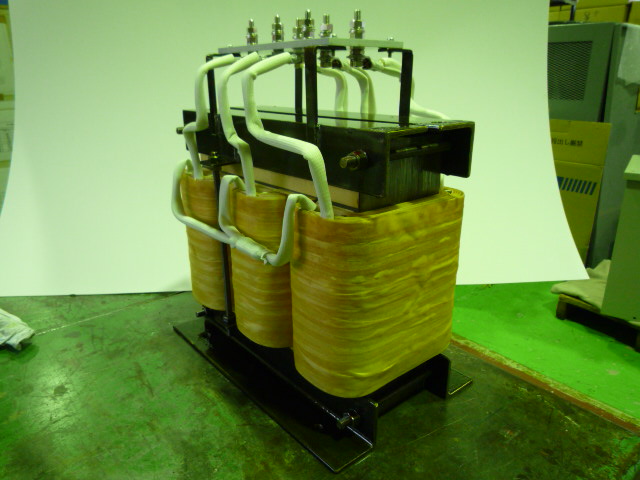

入力側２００Vスター結線

正面から見たＹ結線　トランス
２００Ｖ　Ｙ（スター）結線トランス

2次側105V　デルタ結線トランス

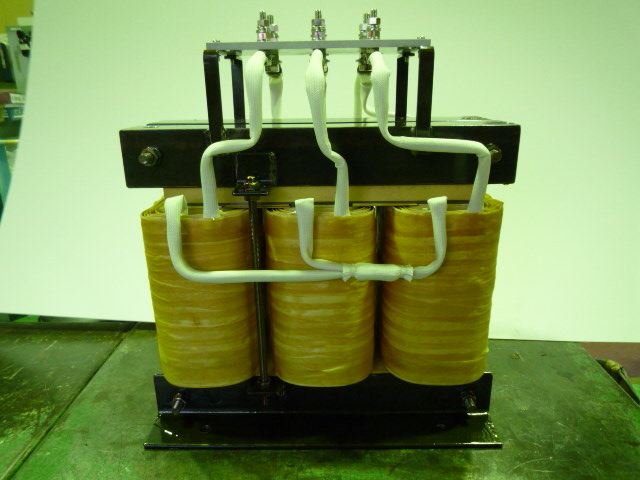

2次側105V　デルタ（Δ）結線トランス


3相デルタ結線１０５V出力トランス
出力１０５Vダウントランス

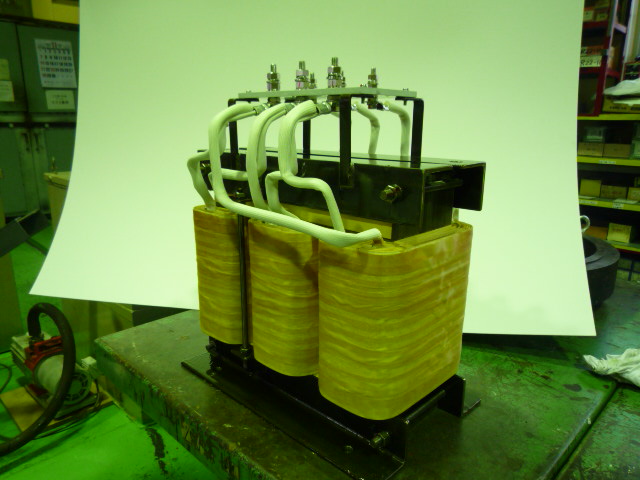

上部入力２００V　手前出力105Vに電圧を下げる変圧器
２００Vから１０５Vに下げる3相トランスの端子接続部

3相ダウントランス　
3相ダウントランス


製品仕様
事例番号790　（File №01-1304）
三相複巻 屋内用乾式自冷型　
60Hz　23.7ｋＶＡ　
連続定格　結線　Ｙ-Δ
一次側入力　200V　68.4Ａ
二次側出力　105V　130Ａ
屋内ケース入り（塗装色：5Y 7／1[*2] ）　
耐熱クラス（絶縁種別）H種
質量約200kg　



焼入れ電気炉用トランス[*1]
