漏れ電流対応絶縁トランス

投稿者: jibu 2011/04/14 09:00


　漏れ電流とはリーク電流とも呼ばれ、半導体技術（電子回路）や医療機器用電気回路においては特に重要な知識である。

一般に電気回路において、流れないはずの（意図しない）電流の漏れ出しがリーク電流である。

なぜ、漏れ電流の知識が重要かといえば、機器の誤動作の原因となりえることや医療機器では感電事故の恐れがあるためです。

電気回路を絶縁するために絶縁トランスが使われます。

絶縁トランス
絶縁トランス

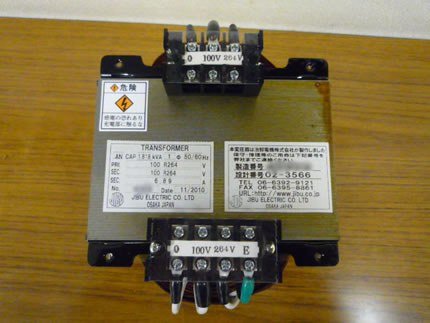

入出力ともに２６４V、１００Vの絶縁トランス
２６４V,１００V　入力出力ともに同じ電圧　電気的な絶縁が取れるトランス

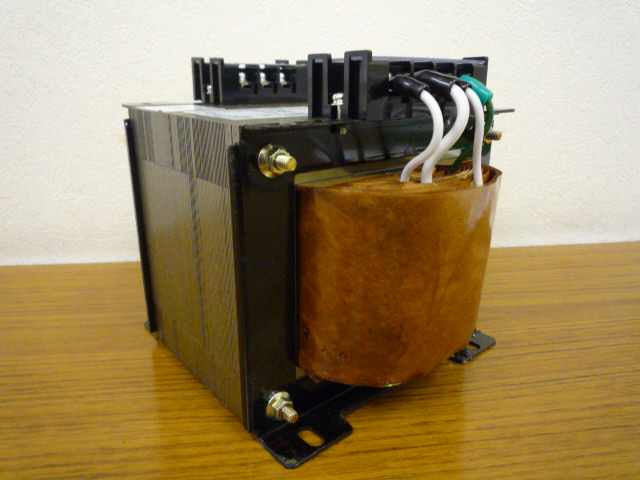

Ｐ－Ｓ間シールド（混触防止板）付き右側の緑色線

絶縁トランス
２６４V１００Vの絶縁トランス

電気的絶縁を取ることが主要目的の絶縁トランス
絶縁トランス　264V　100V　

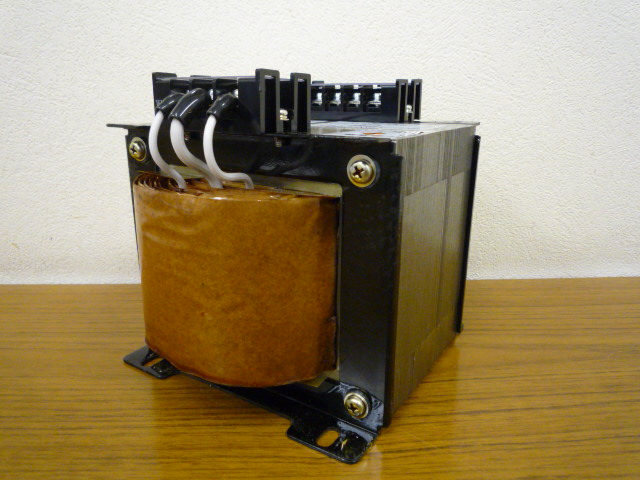

ＥＩコアを用いた絶縁トランス
ＥＩコアを用いたトランス



製品仕様
事例番号789（File №02-3566）
単相複巻　屋内用乾式自冷型　
50／60Hz　1.818ｋＶＡ　
定格：1時間ON / 3時間OFF　
一次側入力 R264V　100V　6.89A　
二次側出力 R264V　100V　6.89A　
Ｐ-Ｓ間静電シールド入り　
耐熱クラス（絶縁種別）A種　
質量約14.2kg



絶縁トランス[*1]
