200Vから310Vへアップトランス

投稿者: jibu 2011/04/11 12:00


　変圧器の修理依頼から検証の結果、代替品を製作することになったアップトランスのご紹介です。

310V出力アップトランス
２００V級から３１０Vへ昇圧するトランス

入力側デルタ結線２２０，２００，１８０Vタップ付きトランス
２２０，２００，１８０Vのタップから入力電圧を選べます。

310Vスター結線中性点付き変圧器出力
出力３１０Vスター結線中性点付き

アップトランス接続端子
手前２００V級端子切り替え接続端子群タップ並びは左からu,v,w相２２０，２００，１８０V
上部出力３１０V端子　右端端子は中性点Ｎ

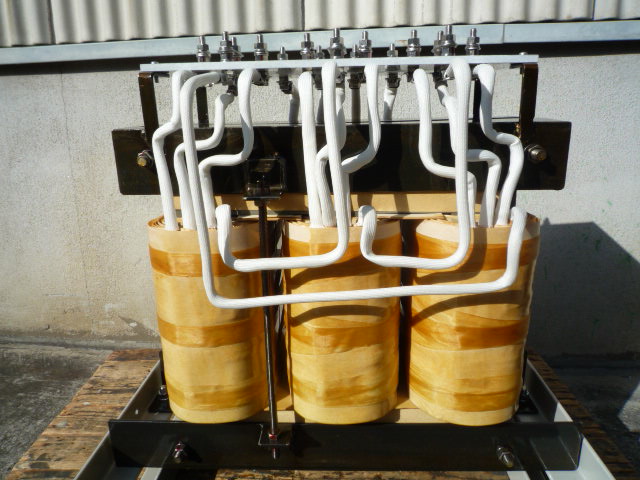

アップトランス　代替品



製品仕様
事例番号786　（File №07-1129）
三相複巻　屋内用乾式自冷型　
50/60Hz　46ｋＶＡ　連続定格　　
Δ-Y　結線　中性点あり
一次側入力　F220 R200 F180V　133A
二次側出力　310V　　85.7A
屋内ケース入り（塗装色：5Y7/1[*2] ）　
耐熱クラス（絶縁種別）H種
質量約300kg

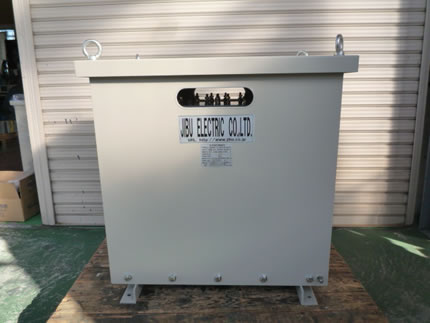

３１０Ｖアップトランス[*1]
