変圧器の付属品
投稿者: jibu 2011/04/07 08:00
電源部品として使われる変圧器は、様々なオプションを付けることが出来ます。
代表的なものでは、ケースやブレーカーです。キュービクルや配電盤に収納する場合のトランスは、裸状で取り扱われます。
この他、設置環境や使い方に合せて色々なオプションがございます。
接続端子（充電）部には、感電防止の保護カバーや運転（通電）を知らせるランプに、移動用にキャスターを付けたり、レベルアジャスターと耐震固定用金具や防振ゴムなど多彩なラインナップがあります。
.JPG)

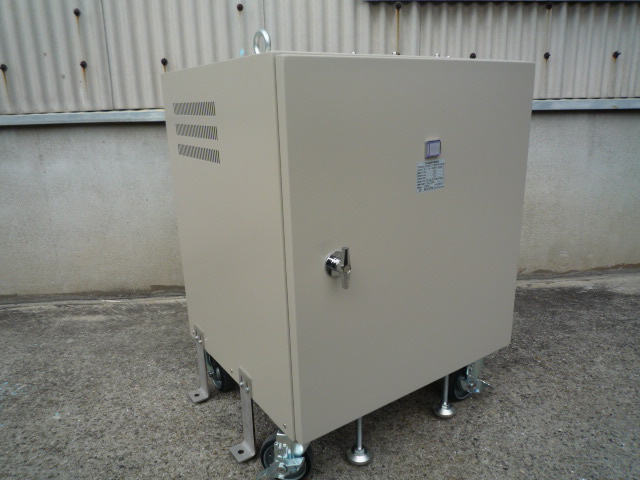

正面には運転ランプが見えます。また、下部にはキャスターとレベルアジャスターが見て取れます。
.JPG)

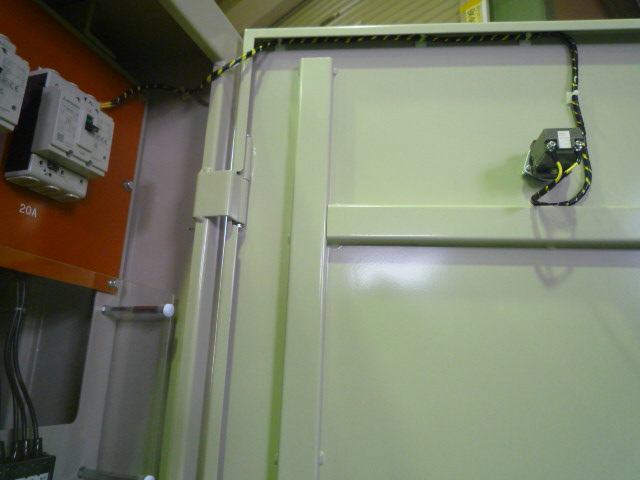

変圧器内部 扉側にはランプ（右上） 左側にはブレーカーと透明カバーが見えます。
.JPG)
扉を開けてみると、習慣の漏電ブレーカーと分岐されたノーヒューズ遮断機が並んでいます。
下部には、それぞれの接続端子が付いています。
.JPG)

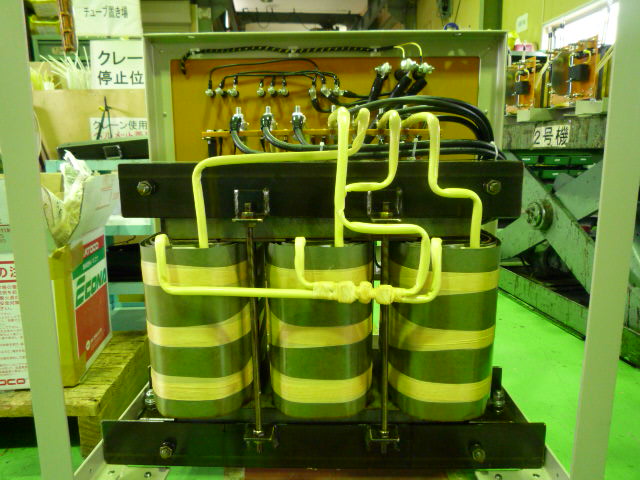

内部のトランス２００Vスター結線中性点付き 奥には、ブレーカーの裏側が見える。
.JPG)

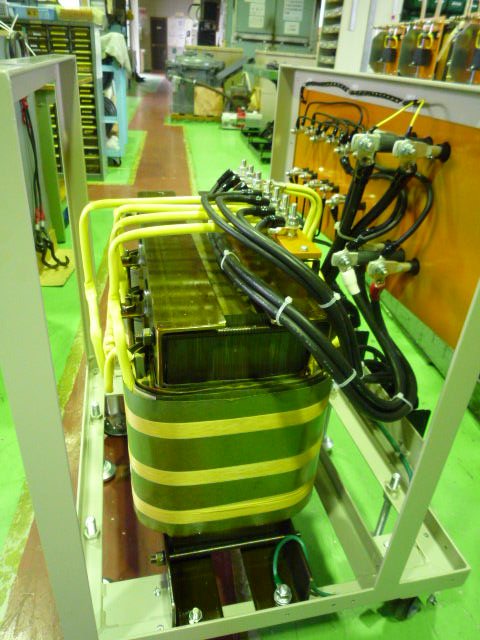

トランスからブレーカーや端子などへの配線が見えます。
.JPG)

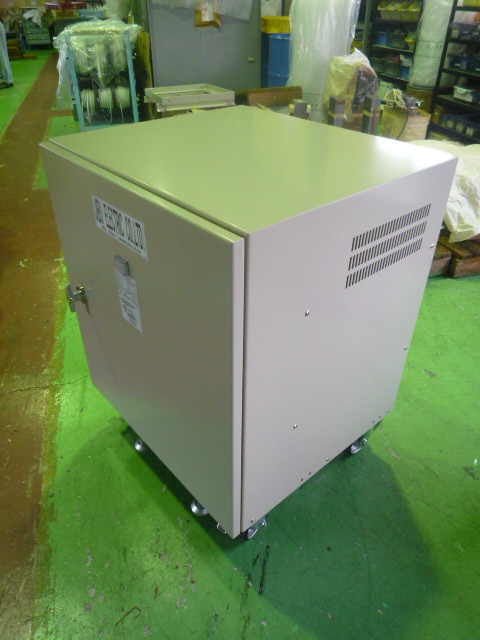

ステップアップトランス ２００V入力 ４００V出力各種オプション付き
外観は至ってシンプルな構造となっています。
製品仕様
事例番号784 （File №07-1095-1）三相複巻
屋内用乾式自冷型 50／60Hz 51ｋＶＡ
連続定格 Δ-Y 中性点付
一次側入力 200V 147Ａ
二次側出力 400V 73.6Ａ
扉ケース入り（塗装色：5Y 7／1[*2] ）
耐熱クラス（絶縁種別）Ｂ種
質量約380kg
一次：漏電ブレーカー内蔵（三菱）
ノーヒューズ遮断器内蔵（三菱）
アクリル端子カバー付
パイロットランプ付
キャスター付
レベルアジャスター付
耐振固定金具付（4か所）SUS5t曲げ金具
４００Vに昇圧するアップトランス[*1]
