変圧器のデルタ－デルタ結線
投稿者: jibu 2011/04/06 08:00
変圧器は結線方法を変えることでいくつかのメリットがあります。
三相変圧器の結線では、デルタ（Δ）結線とスター（Ｙ）結線が代表的なものです。
最もよく用いられるのはＹ－Δ結線と呼ばれるものでしょう。（当然、逆のこともある）
そして、Ｙ－Ｙ結線は、比較的小容量のモノが使われますが、第3高調波が発生するデメリットがあるため 50kＶＡ以下での採用をお勧めしております。
（Ｙ－Ｙ結線の対策－高調波消去があります。）
Δ－Δ結線もあります。
今回は、デルタ－デルタ結線の絶縁トランスをご紹介します。
(1).jpg)

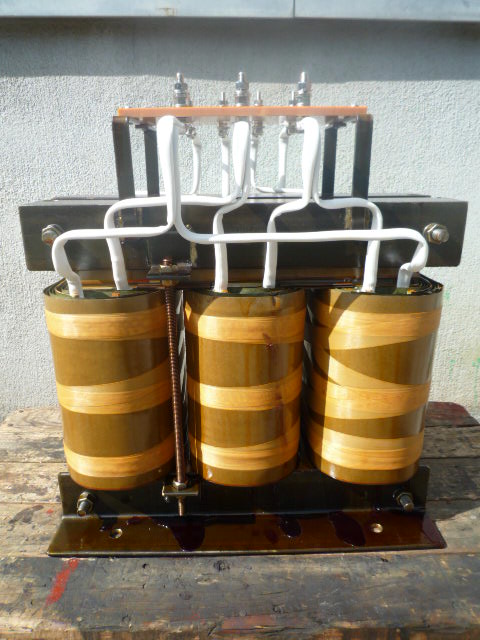

3相２００Ｖ：２００Ｖの絶縁トランス
(1).jpg)
１次、２次共にデルタ結線のトランス
.JPG)

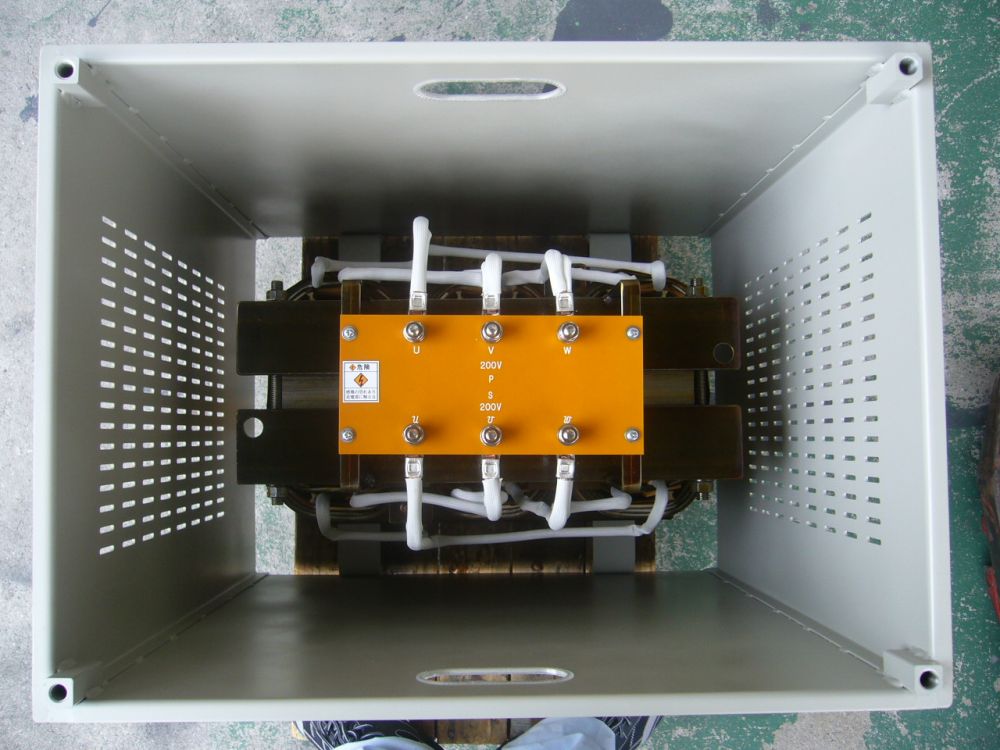

共に２００Ｖの1対1の絶縁変圧器
.jpg)

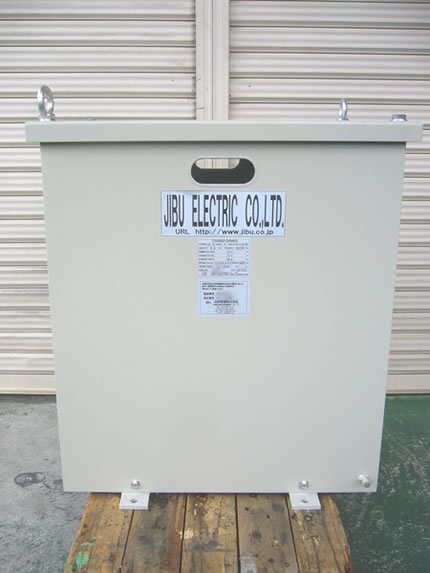

屋内ケース入りトランス
製品仕様
事例番号783 （File №01-1299）
三相複巻 屋内用乾式自冷型 50／60Hz
24ｋＶＡ 連続定格 結線指定 Δ-Δ
一次側入力 200V 69.2Ａ
二次側出力 200V 69.2Ａ
屋内ケース入り（塗装色：5Y 7／1[*2] ）
耐熱クラス（絶縁種別）Ｂ種
質量約200kg
絶縁トランス[*1]
