発電機から電灯回路へ供給するトランス
投稿者: jibu 2011/04/05 10:00
大型の発電機でをつかって３相200Vを発電し、そこから単相100Vを供給する変圧器を使いたい。
そんな時、変圧器は大別して2種類あります。
1つは、Ｖ／逆Ｖ結線トランス[*1] と呼ばれるもので、出力側単相1回路です。
使うときのデメリットとして、入力側Ｖ相に定格電流の2倍の電流が流れます。
もうひとつは、スコット結線変圧器[*2] があります。こちらは出力単相2回路です。
出力2回路のバランスを取ることで、入力側の電流もバランスしますので電灯回路やコンセントなどの組み合わせを工夫することで最も効果的な電気の使い方が可能となります。
今回は、Ｖ／逆Ｖ結線トランスを採用されました。
ＡＣ－ＤＣ変換するための電源用です。
.JPG)

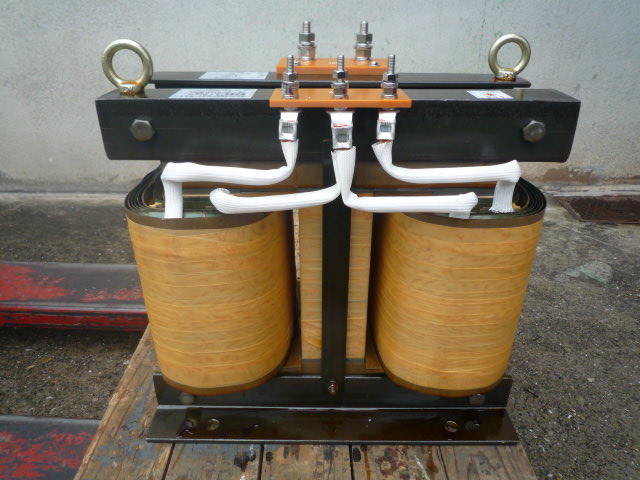

出力単相1回路
.JPG)

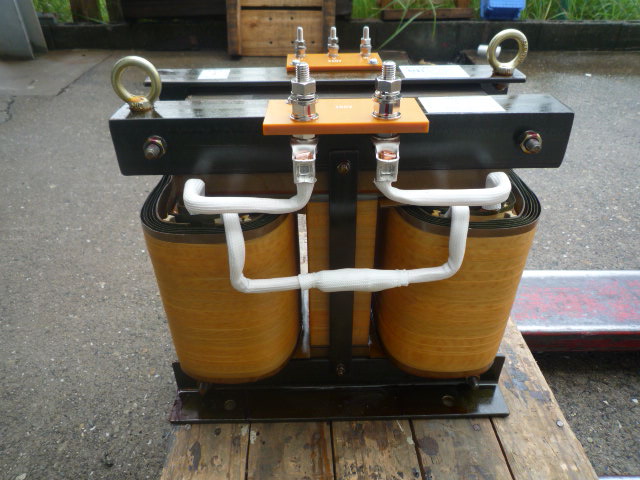

3相入力 ２２０Ｖ
.jpg)
上部入力２２０Ｖ 手前単相１３０Ｖにする変圧器
製品仕様
事例番号782（File №06-386）
V／逆V結線変圧器 屋内用乾式自冷型
50／60Hz 13ｋＶＡ 連続定格
一次側入力（三相） 220V 34.1A
二次側出力（単相） 130V 100A
耐熱クラス（絶縁種別）B種
質量約120kg
Ｖ／逆Ｖ結線変圧器[*3]
